Ventanilla de observación para aplicaciones industriales Type 392

para recipientesde vigilanciade acero inoxidable

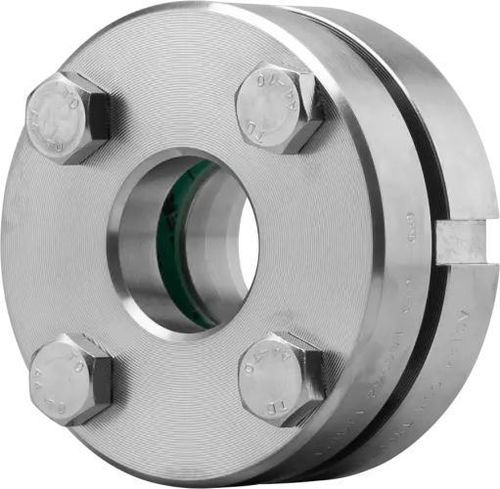

El visor circular Tipo 392 es un visor roscado con rosca externa (macho) para atornillar, diseñado para la supervisión de medios líquidos y gaseosos en tanques y recipientes. La pieza se fabrica en acero inoxidable 1.4571 (316Ti) y se equipa con vidrio de borosilicato (DIN 7080); existen múltiples opciones de sellado y protección.

Características clave

• Material de la carcasa: acero inoxidable 1.4571 (316Ti)
• Vidrio: vidrio de borosilicato según DIN 7080 (o según requerimiento del cliente)
• Conexión: rosca externa / macho (raccord roscado)
• Aplicaciones: para medios líquidos y gaseosos en tanques y recipientes
• Presión de trabajo máxima: hasta 160 barg (dependiendo de la configuración)
• Tamaños nominales (NPS): ½" – 2"

Presiones nominales disponibles (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160

Opciones de temperatura

• Resistencia térmica estándar indicada hasta 280 °C (visión general)
• Opciones adicionales seleccionables: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (según tipo de vidrio, medidas de protección y requisitos del cliente)

Opciones

• Limpia-cristales SGW con laminilla en PTFE o silicona
• Recubrimiento FEP o Halar® para protección química
• Disco protector de mica para protección adicional contra temperatura/vapor
• Construcciones especiales / diseños personalizados bajo pedido

Materiales de sellado

• Juntas planas de una gama amplia (materiales fibrosos y juntas de marca) incluyendo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y muchos otros — más de 50 materiales de sellado disponibles

Accesorios (ejemplos)

• Limpia-visor (limpieza manual)
• Pantalla / recubrimiento protector FEP
• Discos redondos de mica

Características / Especificaciones

• Modelo: Tipo 392
• Material de la carcasa: acero inoxidable 1.4571 (316Ti)
• Vidrio: borosilicato (DIN 7080) o según requerimiento del cliente
• Tipo de conexión: brida base roscada externa (macho) para atornillar
• Tamaños nominales (NPS): ½" , 1" , 1½" , 2"
• Presión nominal (PN): 16, 40, 63, 100, 160
• Temperatura: resistencia estándar hasta 280 °C; opciones ampliadas hasta 400 °C con medidas de protección adecuadas
• Presión máxima (resumen): máx. 160 barg (dependiente de la configuración)
• Más de 50 opciones de materiales de sellado y muchos accesorios disponibles; fabricación a medida posible
• Dimensiones (ejemplos seleccionados de la tabla de planos):
  • PN 16 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 16 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,4 kg
  • PN 16 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,1 kg
  • PN 16 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,1 kg
  • PN 63 — G ½": Da 95 mm, Di 15 mm, L 20 mm, Peso 1,3 kg
  • PN 63 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,5 kg
  • PN 100 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 100 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,5 kg
  • PN 100 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,2 kg
  • PN 100 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,2 kg
  • PN 160 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Peso 0,7 kg
  • PN 160 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Peso 1,7 kg
  • PN 160 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,6 kg
  • PN 160 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Peso 2,6 kg
• Otras dimensiones y niveles de presión disponibles bajo pedido; montaje con llave de gancho como para DIN 11851
