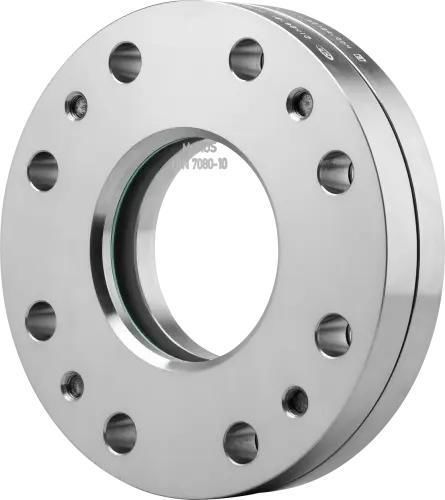

Ventanilla de observación para aplicaciones industriales Type 322

para recipientesde vigilanciapara productos químicos

El hublot circular Tipo 322 es una unidad para montaje en brida de construcción reforzada, diseñada para la inspección visual de medios líquidos y gaseosos en aplicaciones de alta presión hasta 160 barg. Combina bridas reforzadas, placas de vidrio borosilicatado sobredimensionadas y tornillos de pretensado para asegurar el cierre a elevadas presiones y temperaturas.

Diseño y finalidad
Está pensado para el control visual directo en depósitos y recipientes donde se requieran altas presiones de servicio y resistencia a temperaturas elevadas. Está previsto para montaje en brida similar a DIN 28121 y adaptado a condiciones de proceso exigentes.

Elementos constructivos clave

• Brida de tapa
• Cojín de vidrio
• Placa de visión (vidrio borosilicatado por defecto, sobredimensionado respecto a DIN 7080)
• Junta
• Brida base / brida portante
• Tornillos / tornillos de pretensado para el apriete del vidrio

Opciones / protecciones

• Iluminación LED para visión iluminada (disponible)
• Disco protector de mica para protección térmica/contra vapor
• Revestimiento FEP o Halar® para proteger el vidrio frente a químicos agresivos o cáusticos
• Dispositivos de pulverización y limpiaparabrisas: no aplicables al Tipo 322 debido a las altas presiones de servicio
• Diseños a medida y adaptaciones disponibles bajo pedido

Datos técnicos y dimensiones

• Tamaños nominales (DN): 40, 50, 80, 100
• Presión nominal (PN): 40, 63, 100, 160
• Opciones de temperatura (vidrio/junta según ejecución): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Resumen rápido:
  • Presión de trabajo máxima: hasta 160 barg
  • Resistencia térmica: hasta 300 °C (según vidrio y sellado)
  • Medios: apto para medios líquidos y gaseosos
  • Diámetros nominales: DN 40–100
  • Accesorios disponibles; posibilidad de diseños a medida
• Dimensiones (valores seleccionados de la tabla de sección):
  • DN / Di [mm]: DN 40 → Di 40; DN 50 → Di 50; DN 80 → Di 80; DN 100 → Di 100
  • H (PN 40) [mm]: 84 / 84 / 84 / 104 (para DN 40 / 50 / 80 / 100)
  • H (PN 63) [mm]: 84 / 84 / 84 / 104 (para DN 40 / 50 / 80 / 100)
  • H (PN 100) [mm]: 84 / 104 / 104 / 104 (para DN 40 / 50 / 80 / 100)
  • H (PN 160) [mm]: 94 / 104 / 104 / 121 (para DN 40 / 50 / 80 / 100)
  • Da [mm]: según DIN EN 1092-1

Características / especificaciones técnicas

• Modelo / tipo: Tipo 322 (hublot circular)
• Montaje: montaje en brida similar a DIN 28121
• Diámetros nominales: DN 40, DN 50, DN 80, DN 100
• Clases de presión nominal: PN 40, PN 63, PN 100, PN 160 (máx. 160 barg)
• Resistencia a la temperatura: hasta 300 °C según selección de vidrio y junta
• Vidrio: vidrio borosilicatado por defecto (sobredimensionado respecto a DIN 7080); opción de disco protector de mica para condiciones extremas
• Protección química/corrosión: recubrimiento opcional FEP o Halar®
• Estanqueidad / apriete: tornillos de pretensado para la tensión del vidrio
• Accesorios y opciones: iluminación LED, discos de mica, recubrimientos, construcciones especiales
• Fabricante / Marca: ACI Industriearmaturen
