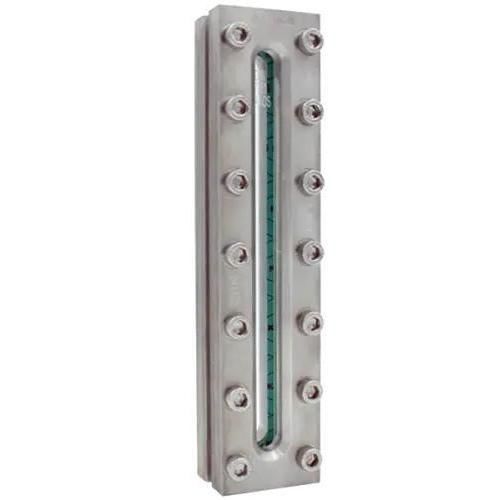

Ventanilla de observación para recipientes Type 330

para soldarde vigilanciapara indicador de nivel

Descripción general del producto El accesorio de mirilla longitudinal ACI Tipo 330 es un indicador de nivel vertical rectangular para la observación fiable de los niveles de líquido en recipientes cerrados (calderas, depósitos, silos). Puede soldarse en la pared del recipiente o soldarse y está diseñado para aplicaciones de alta presión y temperatura. Materiales y opciones ópticas

• Placa del visor de vidrio de borosilicato según DIN 7081 (o similar)
• Material estándar del cuerpo: acero inoxidable 1.4571 (316Ti).4571 (316Ti); otros materiales disponibles bajo pedido
• Sellado: juntas planas seleccionables entre una amplia gama (>50 materiales de sellado), incluidas juntas de fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otros materiales de marca
• Medidas de protección: disco protector de mica para protección contra altas temperaturas/vapor; revestimiento de FEP o Halar® para proteger el vidrio de productos químicos agresivos o soluciones alcalinas
• Tipos ópticos: mirilla transparente para medios claros/coloreados; mirilla reflex (DIN 7081 o comparable) para recipientes poco iluminados - nota: las mirillas reflex no pueden combinarse con discos o revestimientos de mica

Opciones disponibles

• Recubrimiento FEP o Halar®
• Disco de protección de mica
• Versión para altas temperaturas
• Versión casi sin espacio muerto
• Construcciones especiales / diseños personalizados

Dimensiones y pesos (selección)

• BL 140 mm: SL 79 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 2,8 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 3,4 kg
• BL 170 mm: SL 124 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 3,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 4,0 kg
• BL 220 mm: SL 174 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 4,0 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 5,0 kg
• BL 250 mm: SL 204 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 4,6 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 5,7 kg
• BL 300 mm: SL 264 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 5,3 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 6,6 kg
• BL 310 mm: SL 264 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 5,6 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 6,9 kg
• BL 350 mm: SL 304 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 6,3 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 7,8 kg
• BL 370 mm: SL 324 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 6,6 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 8,2 kg
• BL 400 mm: SL 354 mm; Vista oculta 0; h1/h2 (PN16) 20 mm; Peso (PN16) 7,1 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 8,8 kg
• BL 500 mm: SL 454 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 9,1 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 11,3 kg
• BL 600 mm: SL 564 mm; Vista oculta 1x36; h1/h2 (PN16) 20 mm; Peso (PN16) 10,7 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 13,3 kg
• BL 620 mm: SL 564 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 11,1 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 13,8 kg
• BL 700 mm: SL 654 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 12,5 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 15,6 kg
• BL 740 mm: SL 694 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 13,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 16,4 kg
• BL 800 mm: SL 754 mm; Vista oculta 1x46; h1/h2 (PN16) 20 mm; Peso (PN16) 14,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 17,7 kg
• BL 930 mm: SL 884 mm; Vista oculta 2x46; h1/h2 (PN16) 20 mm; Peso (PN16) 16,7 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 20,8 kg
• BL 1000 mm: SL 954 mm; Vista oculta 3x46; h1/h2 (PN16) 20 mm; Peso (PN16) 18,2 kg; h1/h2 (PN40) 25 mm; Peso (PN40) 22,6 kg

Claves de rendimiento

• Presión máxima de trabajo: hasta 40 barg
• Versiones resistentes al calor disponibles hasta 400 °C (dependiendo del tipo de vidrio y las opciones)
• Adecuadas para medios líquidos y gaseosos
• Gama de longitud total: 140 - 1000 mm (varias opciones BL)
• Posibilidad de fabricación personalizada y construcciones especiales

Características / especificaciones técnicas

• Modelo / serie: Tipo 330
• Material estándar: Acero inoxidable 1.4571 (316Ti); otros materiales bajo pedido
• Vidrio estándar: Vidrio de borosilicato según DIN 7081 (o comparable)
• Opciones de presión nominal (PN): PN 16, PN 40
• Opciones de temperatura (ejemplos): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 243°C, 280°C, 300°C, 320°C, 400°C
• Opciones de longitud frontal (BL): 140, 170, 220, 250, 300, 310, 350, 370, 400, 500, 600, 620, 700, 740, 800, 930, 1000 mm
• Opciones: Revestimientos FEP/Halar, disco protector de mica, versión para altas temperaturas, versión casi sin espacio muerto, construcciones especiales
• Accesorios disponibles (por ejemplo, pantallas/revestimientos protectores)
