Ventanilla de observación para aplicaciones industriales Type 336

para recipientespara indicador de nivelde vigilancia

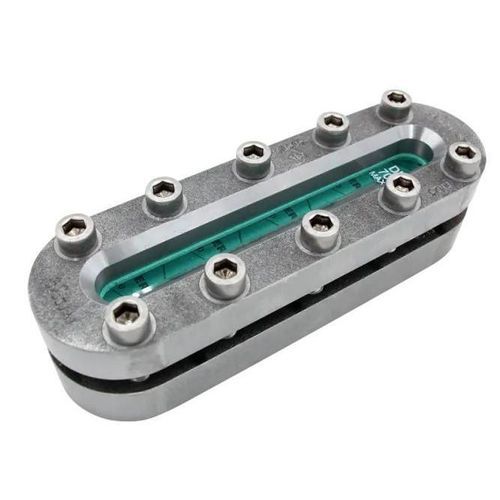

El ensamblaje de visor longitudinal tipo 336 es una armadura rectangular ligera que proporciona una apertura de visualización ampliada para indicación de nivel montada en pared y observación general en recipientes y depósitos a presiones de trabajo relativamente bajas (hasta 6 barg). Combina características de visores redondos e indicadores de nivel y está disponible con distintos materiales y opciones de protección.

Diseño y materiales
El equipo se suministra con una placa de vidrio de alta calidad en borosilicato (similar a DIN 7081 o según especificación del cliente), enmarcada entre juntas y fijada mecánicamente mediante tornillos para garantizar estanqueidad y resistencia a la presión. El material estándar es acero inoxidable 1.4571 (316Ti); otros materiales disponibles bajo pedido.

Sellado y protección
El sellado se realiza con juntas planas de una amplia gama de materiales. Los materiales de junta disponibles incluyen fibras habituales y polímeros avanzados como PTFE (Teflon®), NBR, novaphit® MST-XP y KlingerSil® C4400, entre otros. Cuando se alcanzan los límites del vidrio borosilicatado (temperatura o condiciones de proceso agresivas), el ensamblaje puede equiparse con un disco de protección de mica y/o recubrimientos protectores (FEP o Halar®) para proteger el vidrio frente a altas temperaturas, vapor o productos químicos agresivos.

Características y opciones

• Diseño ligero con apertura de visualización significativamente ampliada respecto al tipo 330
• Material estándar: acero inoxidable 1.4571 (316Ti); otros materiales a pedido
• Vidrio de visualización: borosilicato (DIN 7081 o especificación del cliente)
• Sellado con juntas planas con más de 50 opciones de material (incl. PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400)
• Disco de protección de mica opcional para resistencia a altas temperaturas y al vapor
• Recubrimiento opcional FEP o Halar® para resistencia química
• Diseño casi sin zonas muertas y posibilidad de construcciones especiales/personalizaciones

Especificaciones técnicas

• Presión máxima de trabajo: hasta 6 barg
• Resistencia térmica estándar: hasta 280 °C (versiones para mayor temperatura disponibles; seleccionable hasta 400 °C)
• Medios adecuados: líquidos y gaseosos
• Longitudes totales (cara a cara) disponibles: 250, 310, 370, 430, 490, 550, 610, 670 mm
• Presión nominal (PN): 6
• Opciones de temperatura (ejemplos): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Opciones: recubrimiento FEP o Halar®; disco de protección de mica; versión para alta temperatura; diseño casi sin zonas muertas; construcciones especiales
• Componentes estándar visibles en vista explotada: tornillos; marco de cubierta; almohadilla de vidrio; vidrio de visión; junta; marco base
• Dimensiones y pesos (cara a cara BL / longitud de visión SL / peso):
  • BL 250 mm — SL 180 mm — Peso 5,6 kg
  • BL 310 mm — SL 240 mm — Peso 6,9 kg
  • BL 370 mm — SL 300 mm — Peso 8,2 kg
  • BL 430 mm — SL 360 mm — Peso 9,6 kg
  • BL 490 mm — SL 420 mm — Peso 10,9 kg
  • BL 550 mm — SL 480 mm — Peso 12,2 kg
  • BL 610 mm — SL 540 mm — Peso 13,6 kg
  • BL 670 mm — SL 600 mm — Peso 14,9 kg
