Ventanilla de observación para aplicaciones industriales Type 338

para recipientespara indicador de nivelde vigilancia

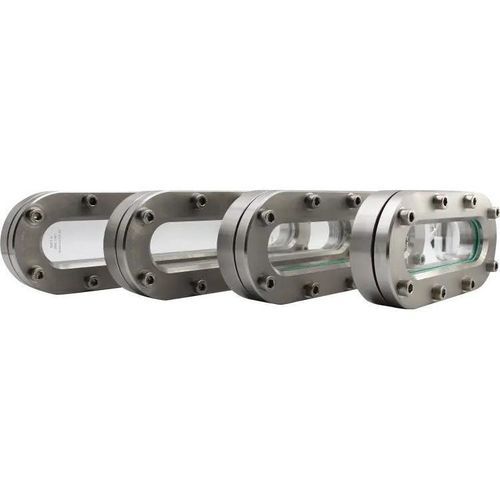

El indicador de nivel longitudinal tipo 338 es un visor para soldar (en o sobre el tanque) diseñado para la inspección visual y el control fiable del nivel de medios líquidos y gaseosos. Proporciona una anchura de visibilidad de 50 mm y admite presiones de trabajo de hasta 16 barg.

Concepción y materiales

El equipo utiliza una placa de vidrio de borosilicato (similar a DIN 7081) alojada entre juntas y atornillada para garantizar la estanqueidad y la resistencia a la presión. El material estándar es acero inoxidable 1.4571 (316Ti); se ofrecen otros materiales bajo pedido. Se dispone de recubrimientos protectores y discos de protección de mica para mayor resistencia química o térmica.

Puntos funcionales clave

• Montaje: soldado en o sobre el tanque
• Anchura de visibilidad: 50 mm
• Apto para medios líquidos y gaseosos
• Presión nominal: PN 16 (presión de trabajo máx. hasta 16 barg)
• Material estándar: acero inoxidable 1.4571 (316Ti); otras aleaciones bajo pedido
• Vidrio: borosilicato (DIN 7081 o según pedido del cliente)

Opciones y protecciones disponibles

• Recubrimiento / pantalla protectora FEP
• Disco protector de mica para protección frente a vapor / altas temperaturas
• Versiones para alta temperatura
• Diseños casi sin huecos muertos
• Diseños a medida bajo pedido

Materiales de juntas (ejemplos)

• Juntas planas a base de fibra
• PTFE (Teflon®)
• NBR
• novaphit® MST-XP
• KlingerSil® C4400
• Más de 50 materiales de juntas de marca disponibles

Dimensiones / pesos (resumen)

• Longitud cara a cara (BL [mm]): 270, 340, 410, 480, 550, 620
• SL correspondientes [mm]: 200, 270, 340, 410, 480, 550
• Peso [kg] (para BL = 270 → 620): 7,2; 9,0; 10,9; 12,7; 14,5; 16,3

Temperaturas

• Valores de temperatura disponibles (ejemplos): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Certificaciones y calidad

• Fabricado bajo gestión de calidad certificada (p. ej. TÜV / ISO 9001 indicado en la documentación del producto)

Características / especificaciones técnicas

• Modelo / tipo: Tipo 338
• Aplicación: Indicador de nivel longitudinal para soldar en o sobre tanque
• Presión nominal: PN 16 (máx. 16 barg)
• Anchura de visibilidad: 50 mm
• Material estándar: acero inoxidable 1.4571 (316Ti); otros materiales a petición
• Vidrio: borosilicato (similar a DIN 7081) o según requisitos del cliente
• Opciones de longitud BL: 270 / 340 / 410 / 480 / 550 / 620 mm
• Longitudes SL correspondientes: 200 / 270 / 340 / 410 / 480 / 550 mm
• Pesos por BL: 7,2 / 9,0 / 10,9 / 12,7 / 14,5 / 16,3 kg
• Opciones de temperatura: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Opciones: recubrimiento protector FEP, protección de mica, versión alta temperatura, diseño casi sin huecos muertos, diseños a medida
• Materiales de junta: >50 disponibles (incl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, juntas a base de fibra)
• Medios compatibles: líquidos y gaseosos
• Accesorios: pantallas/recubrimientos protectores y otros accesorios disponibles
