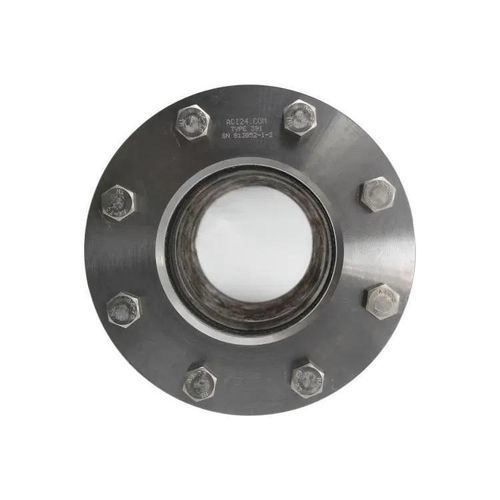

Ventanilla de observación para atmósfera explosiva Type 391

de vigilanciapara soldarde acero inoxidable

La mirilla circular ACI tipo 391 es una armadura de vidrio de observación con conexión a tubo, diseñada para soldar en tuberías o instalar en depósitos fuertemente curvados. Sujeta una placa de vidrio borosilicato entre dos bridas de acero inoxidable de alta calidad con juntas planas a medida.

Componentes

• Tornillos
• Brida de cubierta
• Almohadilla de vidrio
• Vidrio de observación (borosilicato DIN 7080)
• Junta
• Brida base con conexión a tubo
• Tuercas

Opciones

• Limpiador SGW con lámina limpiadora en PTFE o silicona
• Luz LED para zonas Ex y no-Ex
• Revestimiento FEP o Halar®
• Protección de mica (pantalla protectora)
• Diseño a medida

Presión nominal

• PN 16
• PN 25
• PN 40

Opciones de temperatura

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Dimensiones / Pesos (valores seleccionados de la tabla)

• DN 100 — Diámetro (PN16): 220 mm; Peso (PN16): 10,5 kg; Diámetro interior: 107 mm; Longitud (estándar): 70 mm; s: 3,6 mm; A: 114,3 mm
• DN 125 — Diámetro (PN16): 250 mm; Peso (PN16): 14,5 kg; Diámetro interior: 132 mm; Longitud (estándar): 70 mm; s: 4,0 mm; A: 139,7 mm
• DN 150 — Diámetro (PN16): 285 mm; Peso (PN16): 18,6 kg; Diámetro interior: 160 mm; Longitud (estándar): 70 mm; s: 4,5 mm; A: 168,3 mm
• DN 200 — Diámetro (PN16): 340 mm (PS máx. 10 barg para ciertos tamaños); Peso (PN16): 28,2 kg; Diámetro interior: 207 mm; Longitud (estándar): 70 mm; s: 6,3 mm; A: 219,1 mm
• DN 300 — Diámetro (PN16): 460 mm (PS máx. 6 barg para tamaños muy grandes); Peso (PN16): 55,7 kg; Diámetro interior: 310 mm; Longitud (estándar): 70 mm; s: 7,1 mm; A: 232,9 mm
• DN 350 — Diámetro (PN16): 520 mm (PS máx. 6 barg para tamaños muy grandes); Peso (PN16): 78,0 kg; Diámetro interior: 340 mm; Longitud (estándar): 70 mm; s: 8,0 mm; A: 355,6 mm

Resumen rápido

• Presión máxima posible hasta 40 barg (dependiendo de PN y tamaño)
• Resistente al calor hasta 280 °C (opciones de temperatura disponibles)
• Apto para medios líquidos y gaseosos
• Tamaños nominales DN 100 - 350
• Posibilidad de diseños a medida
• Más de 50 materiales de estanqueidad disponibles
• Accesorios disponibles (limpiadores, luces LED, pantallas protectoras, discos de mica, etc.)

Especificaciones técnicas

• Marca / Fabricante: ACI Industriearmaturen GmbH
• Modelo / Tipo: Mirilla circular tipo 391
• Aplicación del producto: Para soldar en tuberías o instalación en depósitos curvados; adecuado para supervisión de medios líquidos y gaseosos
• Material del cuerpo: Acero inoxidable 1.4571 (316Ti)
• Material del vidrio: Vidrio borosilicato (DIN 7080) — otros tipos de vidrio disponibles a petición
• Estanqueidad: Juntas planas en una amplia gama de materiales (fibra, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, y otros)
• Recubrimientos / protección: Revestimiento FEP o Halar® disponible; escudo protector de mica opcional para mayor protección ante temperatura/vapor
• Opciones de accesorios: Limpiador de vidrio (SGW), luces LED (Ex y no-Ex), protección de mica, recubrimientos FEP/Halar
• Tamaños nominales (DN): 100, 125, 150, 200, 300, 350
• Presión nominal: PN 16, PN 25, PN 40 (según tamaño y diseño)
• Capacidad de temperatura: opciones desde 80 °C hasta 400 °C según configuración y medidas de protección
• Longitud cara a cara estándar: 70 mm (todas las DN listadas)
• Diámetros interiores (ejemplos): DN100 = 107 mm; DN125 = 132 mm; DN150 = 160 mm; DN200 = 207 mm; DN300 = 310 mm; DN350 = 340 mm
• Aplicaciones típicas: Monitorización de procesos, visión de tanques y tuberías donde se requiere resistencia química y rendimiento en presión/temperatura
• Documentación: Hoja de datos y folleto informativo disponibles (PDF)
