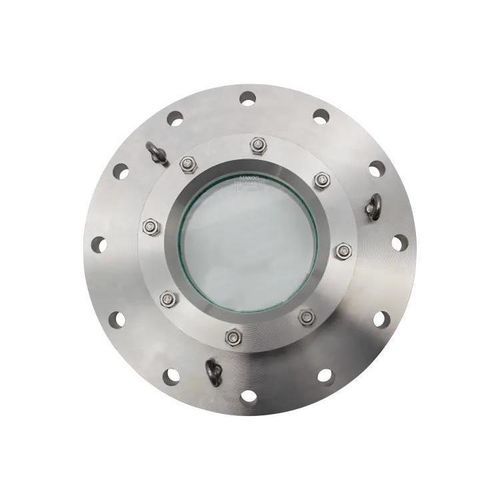

Ventanilla de observación para recipientes Type 325

para aplicaciones industrialesATEXde vidrio borosilicato

El visor de boca de hombre tipo 325, montado a brida, cierra los orificios de acceso e inspección en tanques, silos y contenedores permitiendo la observación visual segura de los procesos internos. Apto para medios líquidos y gaseosos; disponible en grandes tamaños nominales y varias clases de presión y temperatura.

Características principales

• Montaje a brida según DIN EN 1092-1.
• Presión de trabajo hasta máx. 16 barg (PN 6 / 10 / 16).
• Tamaños nominales: DN 300 – DN 800.
• Apto para medios líquidos y gaseosos.
• Versiones resistentes al calor disponibles (véase las clasificaciones de temperatura abajo).
• Diseños personalizados y amplia gama de materiales de juntas (>50) disponibles.

Materiales y sellado

• Materiales de la carcasa: acero inoxidable 1.4571 (316Ti) o 1.4404 (F316).
• Vidrio estándar: vidrio de borosilicato según DIN 7080 (otros tipos de vidrio según especificación del cliente).
• Sellos / materiales de junta: materiales fibrosos y opciones como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y muchos otros sellos de marca.
• Opciones de protección/revestimiento adicionales: recubrimiento FEP o Halar® para proteger el vidrio frente a productos químicos agresivos o lejías.

Accesorios y equipamiento opcional

• Escobilla para visor SGW (cuchilla en PTFE o silicona) para limpiar el vidrio.
• Dispositivos de aspersión SVI.
• Luces LED (para zonas Ex y no-Ex).
• Discos de protección de mica para mayor protección térmica/vapor.
• Construcciones especiales y modificaciones a medida posibles.

Estructura del producto / componentes principales

• Tuercas
• Pernos roscados o tornillos
• Braza de cubierta
• Cojín del vidrio
• Visor / vidrio
• Junta
• Braza base

Dimensiones (según dibujo técnico y tabla)

• DN (disponibles): 300, 350, 400, 450, 500, 600, 700, 800
• Di [mm]: DN300 = 175; DN350 = 225; DN400 = 280; DN450 = 280; DN500 = 325; DN600 = 325; DN700 = 325; DN800 = 325
• H [mm] (PN 6 / PN 10 / PN 16): DN300 = 23 / 29 / 36; DN350 = 25 / 34 / 45; DN400 = 28 / 38 / 50; DN450 = 31 / 40 / 54; DN500 = 33 / 44 / 60; DN600 = 37 / 49 / 68; DN700 = 42 / 57 / 71; DN800 = 47 / 63 / 79
• Peso [kg] (PN 6 / PN 10 / PN 16): DN300 = 30 / 38 / 49; DN350 = 40 / 58 / 80; DN400 = 52 / 75 / 104; DN450 = 68 / 92 / 134; DN500 = 92 / 128 / 189; DN600 = 135 / 187 / 290; DN700 = 193 / 279 / 354; DN800 = 279 / 394 / 497
• DA / K: Según DIN EN 1092-1 PN 6/10/16
• Otros tamaños y diámetros disponibles bajo pedido.

Resumen rápido

• Presión de trabajo máx.: hasta 16 barg.
• Resistencia térmica: hasta 400 °C (según configuración).
• Medios: apto para líquidos y gases.
• Tamaños nominales: DN 300 - DN 800.
• Posibilidad de diseños a medida; extensa selección de juntas/materiales; accesorios disponibles (escobillas, luces, discos de mica, recubrimientos).

Datos técnicos / especificaciones

• Denominación: Mirilla para boca de hombre Tipo 325 (montaje a brida).
• Norma de brida: DIN EN 1092-1.
• Tamaños nominales: DN 300, 350, 400, 450, 500, 600, 700, 800.
• Presiones nominales: PN 6, PN 10, PN 16 (máx. 16 barg).
• Temperaturas (opciones): 80 °C; 130 °C; 150 °C; 175 °C; 180 °C; 200 °C; 280 °C; 300 °C; 320 °C; 400 °C (según vidrio/protección).
• Material del cuerpo: Acero inoxidable 1.4571 (316Ti) o 1.4404 (F316).
• Vidrio: Borosilicato (DIN 7080) o según especificación del cliente; disco protector de mica disponible para mayor protección térmica/vapor.
• Juntas: amplia gama incluyendo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, materiales fibrosos y otras marcas.
• Opciones: escobilla SGW (PTFE/silicona), dispositivo de aspersión SVI, iluminación LED (Ex / no-Ex), recubrimiento FEP o Halar®, construcciones especiales.
• Accesorios: pantalla/protección FEP, dispositivo de aspersión SV1, discos de mica, escobilla para visor, luces LED, etc.
