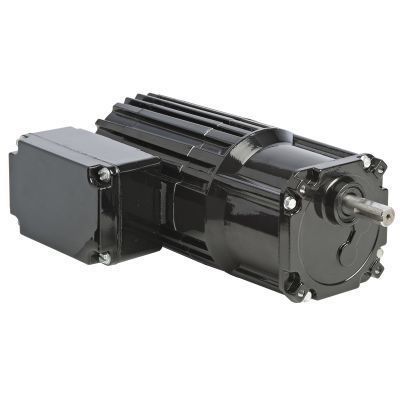

Motorreductor AC 1455

monofásicode dientes rectosde engranaje helicoidal

Resumen del producto
Motorreductor AC de eje paralelo Modelo 1455 Metric 34R-Z Series de Bodine Electric. Diseñado para montaje métrico y dimensiones de eje de transmisión métricas; carcasa totalmente cerrada IP-20 y refrigerado por ventilador para alta potencia de salida.

Características estándar

• Hilos de montaje métricos y dimensiones del eje de transmisión métricas.
• Carcasa totalmente cerrada, clasificación IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Aislamiento Clase B operado dentro de los límites de Clase A para alargar la vida de los bobinados y lubricantes.
• Aro central y defensas finales de aluminio para eficiencia térmica y menor peso.
• Carter de engranajes sin ventilación.
• Sellos tipo labio industriales en los ejes del motor y de salida.
• Rodamientos de agujas en todo el conjunto para aumentar la capacidad de carga radial y la vida útil.
• Engranajes lubricados permanentemente con grasa semilíquida para larga vida.
• Engranaje primario helicoidal amplio de termoplástico reforzado para funcionamiento silencioso y engranajes rectos de acero endurecido en etapas posteriores para alto par y durabilidad.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Accesorios opcionales

• Kit de soporte en L para motorreductores 34R-Z (modelo 0980).
• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984).
• Kit de caja de bornes métricos de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984).
• Condensador; tipo caja plástica; 5.0 MFD / 400V (Ítem 49401068).
• Kit grande de caja de bornes de fundición para motores y motorreductores estándar 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986).

Descargas disponibles (relacionadas con el producto)
Planos CAD en formatos PDF, DWG y STEP; diagrama de conexión (PDF); hojas de datos de seguridad.

Tabla (especificaciones)
Velocidad (rpm): 23
Par nominal (Nm): 11.3
Par nominal (lb-in): 100
Potencia (Watts): 50
Potencia (HP): 1/15
Voltios: 230
Hz: 50
Fases: 1
Amperios: 0.5
Relación de transmisión: 60
Carga radial (N): 555
Carga radial (lbs): 125
Longitud XH (mm): 217
Longitud XH (inch): 8.54
Peso (kg): 4.5
Peso (lbs): 10.1
Diagrama de conexión: 07410021
N.º de pieza del condensador: 49401068
Tipo de producto: 34R4BFCI-Z3
HPDecimal: 0.0667
