Motorreductor AC Model 1679
monofásicode engranaje helicoidalde ejes paralelos

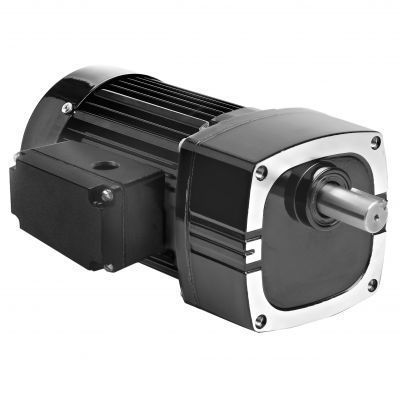

Motorreductor AC - Model 1679 - BODINE ELECTRIC COMPANY - monofásico / de engranaje helicoidal / de ejes paralelos
Motorreductor AC - Model 1679 - BODINE ELECTRIC COMPANY - monofásico / de engranaje helicoidal / de ejes paralelos
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de BODINE ELECTRIC COMPANY

Características

Motor
AC, monofásico
Tipo
de engranaje helicoidal
Orientación de los ejes
de ejes paralelos
Potencia
50 W...100 W
Par
1 - 5 Nm
Rendimiento
silencioso
Relación de reducción

5 unit

Velocidad de rotación

280 rpm
(1.759,2919 rad.min-1)

Descripción

Producto
Modelo 1679 Serie métrica 42R-E Motor reductor AC de eje paralelo

Descripción general
Motor reductor industrial de eje paralelo diseñado para montaje métrico y dimensiones de eje métricas. Proporciona sellado y rodamientos estándar para operación continua en maquinaria y aplicaciones de automatización. Disponibilidad de distribuidores, repuestos y documentación técnica.

Características estándar
  • Roscas de montaje métricas y dimensiones del eje de accionamiento métricas.
  • Carter de engranajes no ventilado.
  • Sellos labiales industriales en el eje del motor y el eje de salida.
  • Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida útil.
  • Engranajes lubricados permanentemente con grasa semilíquida para intervalos de mantenimiento prolongados.
  • Engranajes helicoidales endurecidos selectivamente para funcionamiento silencioso y alta relación potencia/tamaño.

Accesorios opcionales
  • Kit de soporte en L para motores y reductores E, F y FX (modelo 0969)
  • Kit de caja de bornes inyectada para motores y reductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
  • Kit de montaje en L para reductores métricos tipo E/F (modelo 1969)
  • Kit de caja de bornes métrica inyectada con bloque de terminales para motores y reductores 33A, 34R, 42A, 42R y 48R (modelo 1984)
  • Condensador, tipo caja de plástico, 7,5 MFD 370 V (Ref. 49401154)
  • Gran kit de caja de bornes inyectada para motores y reductores 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Descargas disponibles
Dibujos CAD (PDF, DWG, STEP) disponibles. Diagrama de cableado y hoja de seguridad disponibles para descarga.

Especificaciones técnicas
  • Velocidad (rpm): 280
  • Par nominal (Nm): 2.9
  • Par nominal (lb-in): 25
  • Potencia (W): 100
  • Potencia (HP): 1/7.5
  • Voltios: 230
  • Hz: 50
  • Fases: 1
  • Amperios: 0.78
  • Relación de transmisión: 5
  • Carga radial (N): 1300
  • Carga radial (lbs): 300
  • Longitud XH (mm): 231
  • Longitud XH (inch): 9.08
  • Peso (kg): 6.8
  • Peso (lbs): 15.3
  • Diagrama de conexión: 07410021
  • Referencia condensador: 49401154
  • Tipo de producto: 42R5BFCI-E1
  • HP decimal: 0.1333
