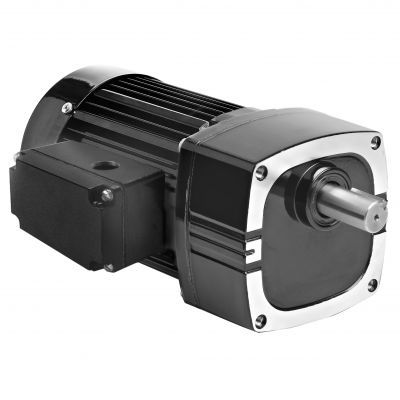

Motorreductor AC Model 1671

monofásicode engranaje helicoidalde ejes paralelos

Resumen del producto
El Modelo 1671 es un reductor-motor AC de eje paralelo de la serie Metric 42R-E, diseñado para montaje y dimensiones de eje métricas. Incorpora una carcasa de engranajes sin ventilación y sellos industriales para un funcionamiento fiable en aplicaciones industriales.

Serie
Serie Metric 42R-E — Reductor-motor AC de eje paralelo

Especificaciones clave

• Velocidad (rpm): 4,7
• Par nominal: 35 Nm (310 lb-in)
• Potencia: 100 W (1/7,5 HP, HP Decimal 0,1333)
• Tensión / Frecuencia: 230 V / 50 Hz
• Fases: monofásico (1)
• Corriente: 0,78 A
• Relación de transmisión: 300
• Capacidad de carga radial: 900 N (200 lbs)
• Longitud XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)

Características estándar

• Hilos de montaje métricos y dimensiones del eje métricas
• Carcasa de engranajes sin ventilación para resistencia a la contaminación
• Sellos tipo labio industriales en los ejes del motor y de salida
• Rodamientos de aguja en todo el conjunto para mayor capacidad de carga radial y larga vida
• Engranajes lubricados permanentemente con grasa semifluida
• Engranajes helicoidales endurecidos selectivamente para funcionamiento silencioso y alta relación potencia/tamaño

Accesorios opcionales

• Kit de soporte en L para reductor-motores E, F y FX (modelo 0969)
• Kit de caja de bornes de fundición para motores y reductor-motores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje con soporte en L para reductor-motores métricos tipo E/F (modelo 1969)
• Kit de caja de bornes métrica de fundición con borne para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, carcasa plástica, 7,5 MFD 370 V (Referencia 49401154)
• Gran kit de caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Especificaciones técnicas

• Modelo: Model 1671
• Serie: Metric 42R-E
• Velocidad (rpm): 4,7
• Par nominal: 35 Nm (310 lb-in)
• Potencia: 100 W (1/7,5 HP, HP Decimal 0,1333)
• Tensión: 230 V
• Frecuencia: 50 Hz
• Fases: monofásico (1)
• Corriente (A): 0,78 A
• Relación: 300
• Capacidad de carga radial: 900 N (200 lbs)
• Longitud XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• Diagrama de conexión: 07410021
• Referencia del condensador: 49401154
• Tipo de producto: 42R5BFCI-E4
