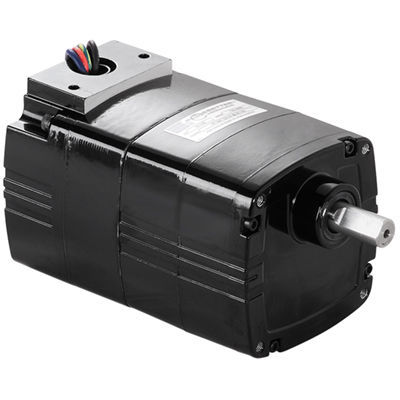

Motorreductor AC 1562

monofásicode dientes rectosde engranaje helicoidal

Serie de producto
Serie Metric 30R-D Motor reductor AC de eje paralelo

Especificaciones
Velocidad (rpm): 7,8
Par nominal (Nm): 4,5
Par nominal (lb-in): 40
Potencia (W): 15
Potencia (HP): 1/48
Voltios: 230
Hz: 50
Fases: 1
Amperios: 0,17
Relación de engranajes: 180
Carga radial (N): 285
Carga radial (lbs): 65
Longitud XH (mm): 132,8
Longitud XH (inch): 5,2
Peso (kg): 2,6
Peso (lbs): 5,9
Diagrama de conexión: 07410021
Número de pieza del condensador: 49400091
Tipo de producto: 30R1BECI-D4
HPDecimal: 0,0208

Planos CAD / Archivos (disponibles)

• InfM0348A (plano PDF / modelo 1562)
• InfM0348A (plano DWG / modelo 1562)
• InfM0348A (archivo STEP / modelo 1562)

Diagrama de cableado

• Diagrama de cableado (07410021)

Hojas de datos de seguridad

• Texaco Rando material safety data sheet (hoja de datos de seguridad relacionada con el lubricante)

Accesorios opcionales

• Kit de soporte en L para tipo métrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caja de bornes métrica de fundición con bloque de bornes para motores y motorreductores 30R (modelo 1982)
• Condensador; tipo caja plástica; 1,3 MFD / 450V (Artículo 49400091)
• Caja de bornes de fundición para motores y motorreductores 30R (modelo 5982)

Características estándar

• Roscas de montaje métricas y dimensiones de eje de salida métricas.
• Carcasa totalmente cerrada, no ventilada, grado IP20.
• Sistema de aislamiento Clase "B".
• Tapas finales de aluminio para alta eficiencia térmica y bajo peso.
• Caja de engranajes no ventilada.
• Sellos tipo labio industriales en ejes del motor y de salida.
• Rodamientos de agujas en todo el conjunto para aumentar la capacidad de carga radial y la vida útil.
• Engranajes lubricados de forma permanente.
• Engranaje primario helicoidal termoplástico reforzado para bajo ruido y engranajes rectos de acero endurecido en las etapas posteriores para alto par de salida y larga vida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Especificaciones técnicas

• Modelo: Model 1562
• Serie: Metric 30R-D Series
• Configuración: Motorreductor AC de eje paralelo, monofásico
• Velocidad: 7,8 rpm
• Par nominal: 4,5 Nm (40 lb-in)
• Potencia: 15 W (0,0208 HP / 1/48 HP)
• Tensión / Frecuencia: 230 V / 50 Hz
• Corriente: 0,17 A
• Relación de engranajes: 180
• Capacidad de carga radial: 285 N (65 lbs)
• Longitud XH: 132,8 mm (5,2 in)
• Peso: 2,6 kg (5,9 lbs)
• Referencia diagrama de conexión: 07410021
• Condensador recomendado: artículo 49400091 (1,3 MFD / 450V)
