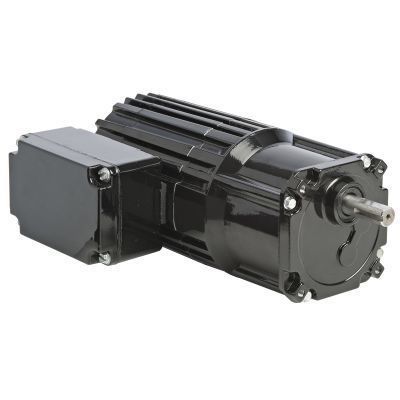

Motorreductor AC Model 1451

monofásicode dientes rectosde engranaje helicoidal

Producto
El Modelo 1451 es un motorreductor AC de eje paralelo de la serie métrica 34R-Z con una potencia de 50 W, indicado para aplicaciones industriales monophasicas compactas. Distribuidores, controles y accesorios disponibles para este modelo.

Especificaciones
Velocidad (rpm): 233
Par nominal (Nm): 1,4
Par nominal (lb-in): 12
Potencia (Watts): 50
Potencia (HP): 1/15
Voltaje: 230 V
Hz: 50
Fases: 1
Amperios: 0,5
Relación de transmisión: 6
Carga radial (N): 450
Carga radial (lbs): 100
Longitud XH (mm): 194
Longitud XH (inch): 7.64
Peso (kg): 4,5
Peso (lbs): 10.1
Diagrama de conexión: 07410021
Número de pieza condensador: 49401068
Tipo de producto: 34R4BFCI-Z2
HPDecimal: 0.0667

Características estándar

• Roscas de montaje métricas y dimensiones de eje en unidades métricas.
• Caja totalmente cerrada, grado de protección IP20.
• Refrigerado por ventilador para mantenimiento de la potencia.
• Sistema de aislamiento Clase B operando dentro de límites de Clase A para alargar la vida útil de los devanados y del lubricante.
• Aro central y tapas en aluminio para mayor eficiencia térmica y menor peso.
• Cárter de engranajes no ventilado.
• Sellos tipo labio industriales en ejes del motor y de salida.
• Rodamientos de agujas en todas las posiciones para mayor capacidad de carga radial y larga vida.
• Engranajes lubricados permanentemente con grasa semilíquida.
• Engranaje primario helicoidal de termoplástico reforzado para funcionamiento silencioso e engranajes rectos de acero endurecido en etapas siguientes para alto par y durabilidad.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Accesorios opcionales

• Kit soporte en L para gearmotors 34R-Z [modelo 0980]
• Kit caja de bornes inyectada para motores y gearmotors 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Condensador; tipo caja plástica; 5.0 MFD / 400V [Artículo 49401068]
• Gran caja de bornes inyectada para 34R, 42R, 48R, 42R-FX, motores y gearmotors en stock 33A, 42A [modelo 0986]

CAD / Planos / Conexiones / Seguridad

• Planos CAD disponibles: PDF, DWG, STEP (archivos específicos del producto para el Modelo 1451)
• Diagrama de conexiones disponible (ID diagrama: 07410021)
• Hoja de datos de seguridad referenciada para los materiales asociados

Datos técnicos

• Velocidad: 233 rpm
• Par nominal: 1,4 Nm (12 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensión: 230 V, 50 Hz, monofásico
• Corriente: 0,5 A
• Relación de transmisión: 6
• Capacidad de carga radial: 450 N (100 lbs)
• Longitud total XH: 194 mm (7.64 in)
• Peso: 4,5 kg (10,1 lbs)
• Referencia diagrama de conexión: 07410021
• Número de pieza del condensador: 49401068
• Tipo de producto: 34R4BFCI-Z2
