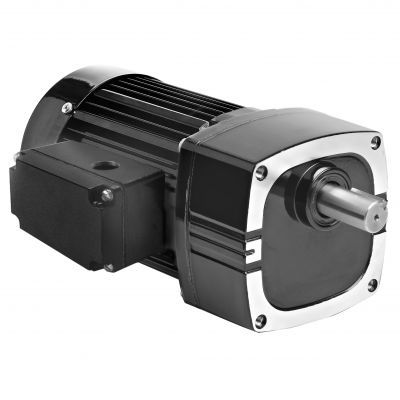

Motorreductor AC Model 1683

monofásicode engranaje helicoidalde ejes paralelos

Descripción del producto
El Modelo 1683 de la serie Metric 42R-E es un motorreductor de eje paralelo AC diseñado para montaje métrico y dimensiones de eje de transmisión métricas. Incluye carter de engranajes no ventilado, sellos labiales industriales en eje motor y salida, rodamientos de agujas en todas las zonas y engranajes montados con lubricación permanente de grasa semifluida y engranajes helicoidales tratados selectivamente para funcionamiento silencioso y alta relación potencia/tamaño.

Planos CAD / Descargas

• PDF (plano CAD / información del producto)
• DWG (plano CAD)
• STEP (modelo 3D)

Cableado y seguridad

• Diagrama de cableado disponible (referencia: wiring diagram 07410021)
• Hoja de seguridad disponible (imperial oil safety)

Accesorios opcionales

• Kit de soporte en L para motorreductores E, F y FX (modelo 0969)
• Kit de caja de bornes fundida a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje L-Bracket para motorreductores métricos tipo E/F (modelo 1969)
• Kit de caja de bornes métrica de fundición a presión con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7.5MFD 370V (Artículo 49401154)
• Gran kit de caja de bornes en fundición a presión para motores y motorreductores en stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

CARACTERÍSTICAS ESTÁNDAR

• Roscas de montaje métricas y dimensiones de eje de transmisión métricas
• Carter de engranajes no ventilado
• Sellos labiales industriales en ejes motor y de salida
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida
• Engranajes lubricados permanentemente con grasa semifluida para larga vida
• Engranajes helicoidales abonados y endurecidos selectivamente para bajo nivel sonoro y alta relación potencia/tamaño

Especificaciones técnicas

• Velocidad (rpm): 47
• Par nominal (Nm): 16.7
• Par nominal (lb-in): 148
• Potencia (W): 100
• Potencia (HP): 1/7.5
• Voltios: 230
• Hz: 50
• Fases: 1
• Amperios: 0.78
• Relación de transmisión: 30
• Carga radial (N): 1300
• Carga radial (lbs): 300
• Longitud XH (mm): 231
• Longitud XH (inch): 9.08
• Peso (kg): 6.8
• Peso (lbs): 15.3
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-E3
• HP decimal: 0.1333
