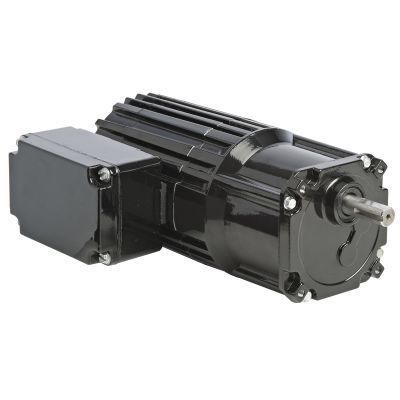

Motorreductor AC Model 1453

monofásicode dientes rectosde engranaje helicoidal

Producto
Modelo 1453 Serie Metric 34R-Z Motorreductor AC de eje paralelo

Especificaciones (tabla de la página)
Velocidad (rpm): 70
Par nominal (Nm): 4,5
Par nominal (lb-in): 40
Potencia (W): 50
Potencia (HP): 1/15
Voltaje (V): 230
Hz: 50
Fases: 1
Amperios (A): 0,5
Relación de transmisión: 20
Carga radial (N): 450
Carga radial (lbs): 100
Longitud XH (mm): 194
Longitud XH (inch): 7.64
Peso (kg): 4,5
Peso (lbs): 10,1
Diagrama de conexión: 07410021
Número de pieza condensador: 49401068
Tipo de producto: 34R4BFCI-Z2
HPDecimal: 0.0667

Características estándar

• Roscas de montaje métricas y dimensiones del eje motriz en sistema métrico.
• Cubierta cerrada, grado de protección IP20.
• Refrigerado por ventilador para alto rendimiento.
• Sistema de aislamiento clase B operado dentro de los límites de la clase A para prolongar la vida de los devanados y del lubricante.
• Aro central y tapas en aluminio para alta eficiencia térmica y bajo peso.
• Caja de engranajes no ventilada.
• Sellos labiales industriales en ejes del motor y de salida.
• Rulemanes de agujas en todas las etapas para aumentar la capacidad de carga radial y prolongar la vida útil.
• Engranajes con lubricación permanente utilizando grasa semilíquida para larga vida útil.
• Engranaje primario helicoidal en termoplástico reforzado y ancho para reducción de ruido y piñones de dentado recto en acero endurecido en etapas sucesivas para alto par de salida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Accesorios opcionales

• Kit de soporte en L para motorreductores 34R-Z (modelo 0980)
• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrica inyectada con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 5.0 MFD / 400V (Ítem 49401068)
• Gran kit de caja de bornes inyectada para motores y motorreductores en stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Recursos técnicos disponibles (listados en la página)

• Dibujos CAD (formatos PDF / DWG / STEP referenciados)
• Diagrama de cableado (diagrama de conexión referenciado)
• Hoja de datos de seguridad (referenciada)

Especificaciones técnicas

• Modelo: 1453
• Serie: Metric 34R-Z
• Velocidad: 70 rpm
• Par nominal: 4,5 Nm (40 lb-in)
• Potencia: 50 W (1/15 HP)
• Voltaje: 230 V, 50 Hz, monofásico
• Corriente: 0,5 A
• Relación de transmisión: 20
• Capacidad de carga radial: 450 N (100 lbs)
• Longitud XH: 194 mm (7,64 in)
• Peso: 4,5 kg (10,1 lbs)
• Ref. diagrama de conexión: 07410021
• Ref. condensador: 49401068
• Código tipo de producto: 34R4BFCI-Z2
