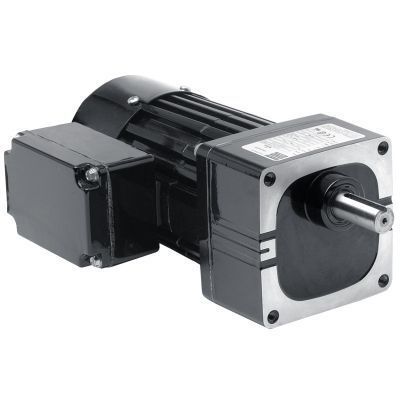

Motorreductor AC Model 1478

monofásicode dientes rectosde engranaje helicoidal

Descripción del producto
El Modelo 1478 Serie Metric 34R-W es un motorreductor AC de eje paralelo diseñado para transmisión de potencia industrial. Unidad monofásica 230 V, 50 Hz, 75 W con montaje métrico y piñón primario helicoidal reforzado para funcionamiento silencioso y larga vida útil.

Especificaciones principales

• Velocidad (rpm): 255
• Par nominal (Nm): 1,6
• Par nominal (lb-in): 14
• Potencia (W): 75
• Potencia (HP): 1/10
• Voltios: 230
• Hz: 50
• Fases: 1
• Amperios: 0,60
• Relación de engranajes: 5,5
• Carga radial (N): 290
• Carga radial (lbs): 65
• Longitud XH (mm): 234
• Longitud XH (inch): 9,2
• Peso (kg): 5,7
• Peso (lbs): 12,8
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 34R6BFCI-W2
• HPDecimal: 0.1

Características estándar

• Roscas de montaje métricas y dimensiones del eje en métrico.
• Carcasa totalmente cerrada con grado IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento Clase "B" operado dentro de los límites de Clase "A" para prolongar la vida de los devanados y el lubricante.
• Anillo central y tapas finales en aluminio para alta eficiencia térmica y bajo peso.
• Caja de engranajes no ventilada.
• Sellos tipo labio industriales en ejes del motor y de salida.
• Rodamientos de aguja en todo el sistema para mayor capacidad de carga radial y larga vida.
• Engranajes lubricados permanentemente con grasa semilíquida para larga vida útil.
• Paso primario helicoidal termoplástico reforzado para silencio y ruedas dentadas cilíndricas endurecidas en etapas posteriores para alto par de salida y larga vida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Accesorios opcionales

• Kit de soporte en L para motorreductores W y WX (modelo 0970)
• Kit de caja de bornes fundida para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje de soporte en L para motorreductores tipo métrico W (modelo 1970)
• Kit de caja de bornes métrica en fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7.5MFD 370V (Artículo 49401154)
• Gran kit de caja de bornes en fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Planos y documentos disponibles
Planos CAD disponibles en formatos PDF, DWG y STEP. Diagrama de cableado y hoja de datos de seguridad del lubricante disponibles para descarga en PDF.
