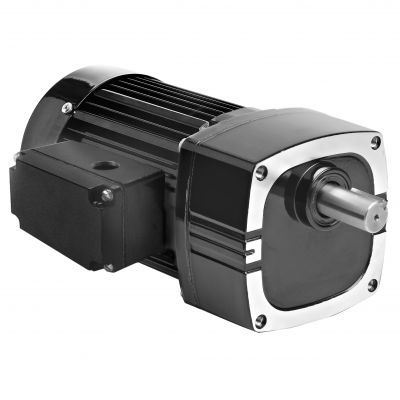

Motorreductor AC Model 1680

monofásicode engranaje helicoidalde ejes paralelos

Producto
Modelo 1680 - Serie métrica 42R-E Motorreductor AC de eje paralelo diseñado para aplicaciones industriales que requieren reducción métrica compacta con par y velocidad moderados.

Especificaciones
Velocidad (rpm) : 140
Par nominal (Nm) : 5.6
Par nominal (lb-in) : 50
Potencia (Watts) : 100
Potencia (HP) : 1/7.5
Voltios : 230
Hz : 50
Fases : 1
Amperios : 0.78
Relación de transmisión : 10
Carga radial (N) : 1300
Carga radial (lbs) : 300
Longitud XH (mm) : 231
Longitud XH (inch) : 9.08
Peso (kg) : 6.8
Peso (lbs) : 15.3
Diagrama de conexión : 07410021
Número de pieza del condensador : 49401154
Tipo de producto : 42R5BFCI-E2
Decimales HP : 0.1333

Características estándar

• Roscas de montaje métricas y dimensiones del eje de transmisión métricas.
• Cárter de engranajes sin ventilación.
• Retenes de tipo labio industriales en ejes de motor y salida.
• Rodamientos de agujas en todo el conjunto para aumentar la capacidad de carga radial y la vida útil.
• Engranajes lubricados permanentemente con grasa semilíquida para larga vida.
• Engranajes helicoidales endurecidos selectivamente para bajo ruido y alta relación potencia/volumen.

Documentos CAD, de cableado y seguridad (disponibles)

• Dibujos CAD — PDF, DWG, STEP (recursos CAD específicos del producto listados para el Modelo 1680)
• Diagrama de cableado — PDF (referencia del diagrama de conexión 07410021)
• Hojas de datos de seguridad — PDF (hoja de seguridad de aceite imperial listada)

Accesorios opcionales

• Juego de soporte en L para motorreductores E, F y FX (modelo 0969)
• Juego de caja de bornes de aleación a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Juego de montaje en L para motorreductores métricos tipo E/F (modelo 1969)
• Juego de caja de bornes métrica de aleación a presión con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7.5MFD 370V (Artículo 49401154)
• Gran caja de bornes de aleación a presión para 34R, 42R, 48R, 42R-FX, 33A, 42A motores y motorreductores en stock (modelo 0986)

Notas
Todas las especificaciones mostradas son específicas del Modelo 1680. El precio web no incluye impuestos, transporte ni gastos de manipulación.

Características técnicas

• Velocidad: 140 rpm
• Par nominal: 5.6 Nm (50 lb-in)
• Potencia: 100 W (0.1333 HP / 1/7.5 HP)
• Tensión: 230 V, 50 Hz, monofásico
• Corriente: 0.78 A
• Relación de transmisión: 10
• Capacidad de carga radial: 1300 N (300 lbs)
• Longitud total (XH): 231 mm / 9.08 in
• Peso: 6.8 kg / 15.3 lbs
• Referencia del diagrama de conexión: 07410021
• Número de pieza del condensador: 49401154
• Tipo de producto: 42R5BFCI-E2
