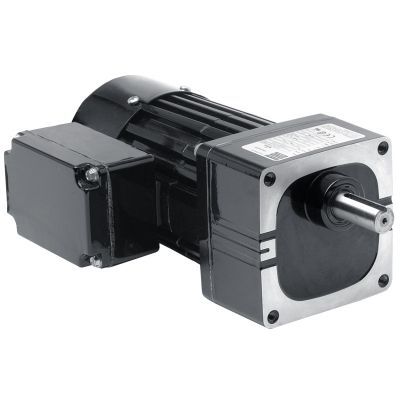

Motorreductor AC 1481

monofásicode dientes rectosde engranaje helicoidal

Producto
Motorreductor AC monofásico de eje paralelo Serie Metric 34R-W — Modelo 1481. Diseñado para transmisión de potencia industrial donde se requiere tamaño compacto, baja velocidad precisa y par constante.

Especificaciones técnicas

• Velocidad: 69 rpm
• Par nominal: 6,0 Nm (53 lb-in)
• Potencia: 75 W (0,1 HP)
• Tensión / Frecuencia / Fase: 230 V / 50 Hz / 1 fase
• Corriente: 0,60 A
• Relación de transmisión: 20,4
• Capacidad de carga radial: 290 N (65 lbs)
• Longitud XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Diagrama de conexión: 07410021
• N.º de pieza del condensador: 49401154
• Tipo de producto: 34R6BFCI-W2

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas
• Totalmente cerrado, IP-20
• Refrigerado por ventilador para alta potencia de salida
• Aislamiento clase B operando dentro de los límites de clase A para prolongar la vida de los devanados y el lubricante
• Aro central y tapas en aluminio para alta eficiencia térmica y menor peso
• Cubierta de engranajes no ventilada
• Sellos labiales industriales en el eje del motor y en el eje de salida
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida útil
• Engranajes permanentemente lubricados con grasa semilíquida
• Engranaje helicoidal primario de termoplástico reforzado y ancho y engranajes rectos de acero endurecido en las etapas siguientes
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y bajo ruido

Accesorios opcionales

• Kit de soporte en L para motorreductores W y WX (modelo 0970)
• Kit de caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje con soporte en L para motorreductores métricos tipo W (modelo 1970)
• Kit de caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, tipo caja plástica, 7,5 MFD 370V (Artículo 49401154)
• Gran kit de caja de bornes de fundición para motores y motorreductores 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Aplicaciones
Apto para cintas transportadoras, máquinas de embalaje, pequeños equipos de automatización y otras máquinas industriales que requieren baja velocidad y par constante. El diseño compacto facilita la instalación en conjuntos con espacio limitado.

Instalación y mantenimiento
Consulte el diagrama de conexión (07410021) para el cableado eléctrico. La unidad está lubricada de forma permanente; no requiere lubricación periódica de los engranajes. Asegurar ventilación adecuada para el motor refrigerado por ventilador y respetar los límites de carga radial para preservar la vida útil de los rodamientos.
