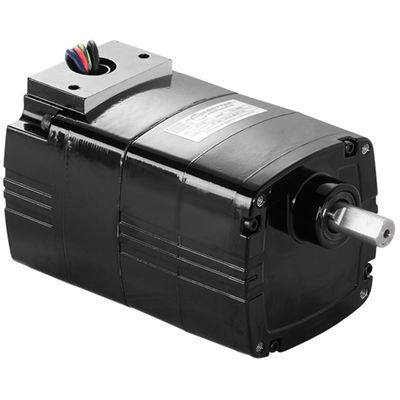

Motorreductor AC Model 1571

monofásicode dientes rectosde engranaje helicoidal

Producto
Motorreductor AC de eje paralelo Modelo 1571, serie Metric 30R-D.

Descripción general
Motorreductor de eje paralelo diseñado para roscas de montaje métricas y dimensiones de eje métricas. Diseño totalmente cerrado y no ventilado con aislamiento clase B y tapas finales de aluminio para mejorar la disipación térmica. Sellos industriales y rodamientos de agujas proporcionan mayor capacidad de carga radial y durabilidad.

Especificaciones

• Velocidad (rpm): 117
• Par nominal: 1,1 Nm (9,7 lb-in)
• Potencia: 18 W (0,0243 HP)
• Tensión / Frecuencia: 230 V / 50 Hz
• Fase: Monofásico
• Corriente: 0,21 A
• Relación de transmisión: 12
• Capacidad de carga radial: 285 N (65 lbs)
• Longitud XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49400091
• Tipo de producto: 30R2BECI-D3

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas.
• Totalmente cerrado, no ventilado (IP-20).
• Sistema de aislamiento Clase B.
• Tapas finales de aluminio para eficiencia térmica y menor peso.
• Carter de engranajes no ventilado.
• Sellos de labio industriales en ejes de motor y salida.
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida útil.
• Engranajes lubricados de forma permanente.
• Engranaje primario helicoidal termoplástico reforzado para funcionamiento silencioso y engranajes rectos de acero endurecido en las etapas posteriores para alto par de salida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Accesorios opcionales

• Kit de soporte en L para tipo métrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caja de bornes métrica de fundición con bloque de bornes para motores y motorreductores 30R (modelo 1982)
• Condensador; carcasa de plástico; 1,3 MFD / 450 V (Artículo 49400091)
• Kit de soporte en L para motores 30R y 33A, motorreductores 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z y 33A-Z (modelo 5968)
• Caja de bornes de fundición para motores y motorreductores 30R (modelo 5982)

Descargas
Planos CAD disponibles (PDF, DWG, STEP). Diagrama de cableado disponible. Hojas de datos de seguridad disponibles.

Especificaciones técnicas

• Modelo: Model 1571
• Serie: Metric 30R-D
• Velocidad: 117 RPM
• Par nominal: 1,1 Nm (9,7 lb-in)
• Potencia: 18 W (1/41 HP, 0,0243 HPDecimal)
• Tensión / Frecuencia: 230 V / 50 Hz
• Fase: Monofásico
• Corriente: 0,21 A
• Relación de transmisión: 12
• Capacidad de carga radial: 285 N (65 lbs)
• Longitud XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Diagrama de conexión: 07410021
• Número de pieza del condensador: 49400091
• Tipo de producto: 30R2BECI-D3
