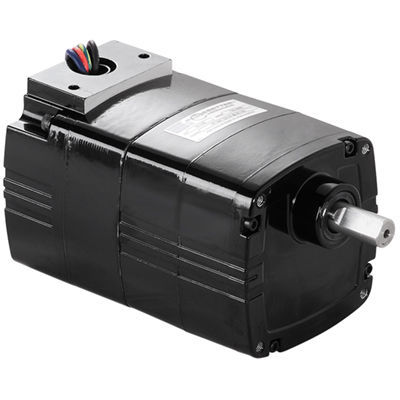

Motorreductor AC 1572

monofásicode dientes rectosde engranaje helicoidal

Producto
Modelo 1572 de la serie Metric 30R-D de reductores-motor AC de eje paralelo. Unidad monofásica 50 Hz, 230 V destinada a aplicaciones industriales de baja velocidad y baja potencia. Engranajes lubricados de forma permanente y dimensiones métricas de montaje/eje para una integración directa en sistemas métricos.

ESPECIFICACIONES
Velocidad (rpm): 78
Par nominal (Nm): 1,6
Par nominal (lb-in): 14
Potencia (W): 18
Potencia (HP): 0,0243 (≈1/41 HP)
Tensión: 230 V
Frecuencia: 50 Hz
Fase: 1
Corriente (A): 0,21
Relación de transmisión: 18
Carga radial (N): 285
Carga radial (lbs): 65
Longitud XH (mm): 139,2
Longitud XH (inch): 5,5
Peso (kg): 2,8
Peso (lbs): 6,3
Diagrama de conexión: 07410021
Número de pieza del condensador: 49400091
Tipo de producto: 30R2BECI-D3

CARACTERÍSTICAS ESTÁNDAR

• Roscas de montaje métricas y dimensiones de eje métricas para compatibilidad directa.
• Diseño totalmente cerrado, no ventilado (IP20).
• Sistema de aislamiento clase B adecuado para condiciones industriales habituales.
• Tapas laterales de aluminio para mejor comportamiento térmico y menor peso.
• Cárter de engranajes no ventilado para retener lubricantes y reducir la entrada de contaminantes.
• Sellos labiales industriales en ejes del motor y de salida.
• Rodamientos de agujas en todo el conjunto para aumentar la capacidad de carga radial y la vida útil.
• Engranajes lubricados permanentemente para reducir el mantenimiento.
• Engranaje helicoidal primario de termoplástico reforzado para bajo ruido y engranajes rectos de acero endurecido en etapas posteriores para alto par de salida y durabilidad.
• Piñón helicoidal mecanizado en el eje del motor para máxima resistencia y reducción de ruido.

ACCESORIOS OPCIONALES

• Kit de soporte en L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968).
• Caja de bornes métrica de fundición con bloque de bornes para motores y reductores 30R (modelo 1982).
• Condensador, tipo caja plástica, 1,3 µF / 450 V (pieza 49400091).
• Kit de soporte en L para motores 30R y 33A y varios reductores (modelo 5968).
• Caja de bornes de fundición para motores y reductores 30R (modelo 5982).

DOCUMENTOS Y PLANOS
Dibujos CAD disponibles en formatos PDF/DWG/STEP, diagrama de conexionado y fichas de seguridad disponibles para este modelo (documentos facilitados a petición).

Especificaciones técnicas

• Serie: Metric 30R-D reductores-motor AC de eje paralelo
• Modelo: 1572
• Velocidad: 78 rpm
• Par nominal: 1,6 Nm (14 lb-in)
• Potencia: 18 W (≈0,0243 HP / 1/41 HP)
• Tensión: 230 V AC
• Frecuencia: 50 Hz
• Fase: Monofásica
• Corriente: 0,21 A
• Relación de engranajes: 18
• Capacidad de carga radial: 285 N (65 lbs)
• Longitud total (XH): 139,2 mm / 5,5 in
• Peso: 2,8 kg / 6,3 lbs
• Referencia diagrama de conexión: 07410021
• Referencia condensador recomendada: 49400091
• Código tipo producto: 30R2BECI-D3
