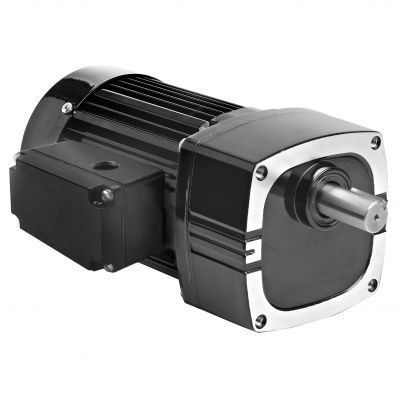

Motorreductor AC 1680

monofásicode engranaje helicoidalde ejes paralelos

Producto
Modelo 1680 de la serie Metric 42R-E de motorreductores AC de eje paralelo de Bodine Electric. A continuación se detallan datos técnicos, características estándar y accesorios opcionales para este modelo.

ESPECIFICACIONES
Velocidad (rpm): 140
Par nominal (Nm): 5,6
Par nominal (lb-in): 50
Potencia (W): 100
Potencia (HP): 1/7.5
Voltaje: 230 V
Hz: 50
Fases: 1
Amperios: 0,78 A
Relación de transmisión: 10
Carga radial (N): 1300
Carga radial (lbs): 300
Longitud XH (mm): 231
Longitud XH (inch): 9,08
Peso (kg): 6,8
Peso (lbs): 15,3
Diagrama de conexión: 07410021
N.º de pieza del condensador: 49401154
Tipo de producto: 42R5BFCI-E2
HP decimal: 0,1333

Características estándar

• Roscas de montaje métricas y dimensiones del eje de salida en métrico.
• Carter de engranajes no ventilado.
• Sellos tipo labio industriales en ejes de motor y salida.
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida útil.
• Engranajes lubricados de forma permanente con grasa semilíquida para larga duración.
• Engranajes helicoidales endurecidos selectivamente para menor ruido y alta relación potencia/tamaño.

Accesorios opcionales

• Kit de soporte en L para motorreductores E, F y FX (modelo 0969)
• Kit de caja de bornes de fundición a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje con soporte en L para motorreductores métricos tipo E/F (modelo 1969)
• Kit de caja de bornes métrica de fundición a presión con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7.5MFD 370V (Artículo 49401154)
• Gran kit de caja de bornes de fundición a presión para 34R, 42R, 48R, 42R-FX, 33A, 42A motores y motorreductores (modelo 0986)

Documentos (tipos disponibles)
Dibujos CAD (PDF, DWG, STEP disponibles), Diagrama de cableado (PDF disponible), Hojas de datos de seguridad (PDF disponibles).

Especificaciones técnicas

• Modelo: 1680
• Serie: Metric 42R-E
• Configuración: Motorreductor AC de eje paralelo
• Velocidad: 140 rpm
• Par nominal: 5,6 Nm (50 lb-in)
• Potencia: 100 W (1/7.5 HP, 0,1333 HP decimal)
• Voltaje / Frecuencia: 230 V / 50 Hz
• Fase: Monofásico
• Corriente: 0,78 A
• Relación de transmisión: 10
• Capacidad de carga radial: 1300 N (300 lbs)
• Longitud total XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• ID diagrama de conexión: 07410021
• Condensador recomendado PN: 49401154
• Código tipo de producto: 42R5BFCI-E2
