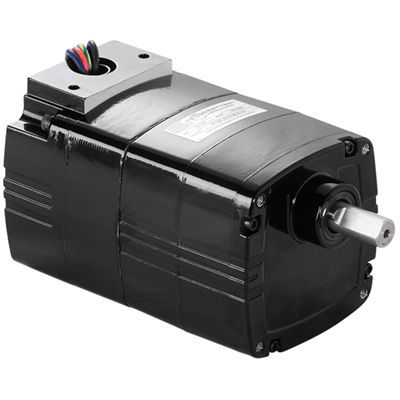

Motorreductor AC 1573

monofásicode dientes rectosde engranaje helicoidal

Producto
Motorreductor AC de eje paralelo Modelo 1573 de la serie Metric 30R-D. Unidad monofásica con montaje y dimensiones de eje métricas, indicada para aplicaciones que requieren una relación 30:1 y una velocidad nominal de 47 rpm con 18 W de potencia.

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas
• Cubierta totalmente cerrada, no ventilada, grado de protección IP-20
• Sistema de aislamiento clase B
• Tapas finales de aluminio para mejor rendimiento térmico y menor peso
• Carter de engranajes no ventilado
• Sellos tipo labio industriales en los ejes del motor y de salida
• Rodamientos axiales de agujas en todas las etapas para mayor capacidad de carga radial y larga vida útil
• Engranajes lubricados permanentemente
• Engranaje helicoidal primario en termoplástico reforzado para menor ruido y engranajes rectos de acero endurecido en las etapas posteriores para alto par de salida
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido

Recursos

• Dibujos CAD: PDF, DWG, STEP (disponibles para el modelo 1573)
• Diagrama de conexionado: PDF (Diagrama de conexión número 07410021)
• Hojas de datos de seguridad: PDF

Accesorios opcionales

• Kit de soporte en L para tipos métricos 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caja de bornes métrica de aleación inyectada con bloque de bornes para motores y motorreductores 30R (modelo 1982)
• Condensador; tipo caja plástica; 1,3 µF / 450 V (Ítem 49400091)
• Kit de soporte en L para motores 30R y 33A, motorreductores 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z y 33A-Z (modelo 5968)
• Caja de bornes de aleación inyectada para motores y motorreductores 30R (modelo 5982)

Especificaciones técnicas

• Velocidad (rpm): 47
• Par nominal (Nm): 2,7
• Par nominal (lb-in): 24
• Potencia (W): 18
• Potencia (HP): 1/41
• HP (decimal): 0,0243
• Voltaje (V): 230
• Frecuencia (Hz): 50
• Fases: 1
• Corriente (A): 0,21
• Relación de transmisión: 30
• Carga radial (N): 285
• Carga radial (lbs): 65
• Longitud XH (mm): 139,2
• Longitud XH (inch): 5,5
• Peso (kg): 2,8
• Peso (lbs): 6,3
• Diagrama de conexión: 07410021
• Referencia condensador: 49400091
• Tipo de producto: 30R2BECI-D3
