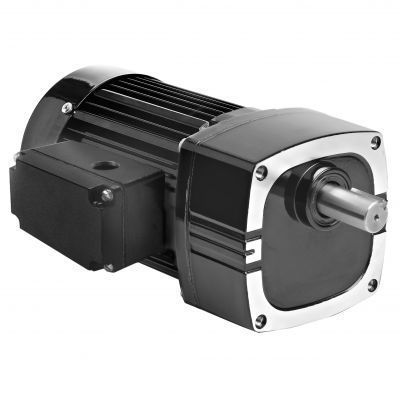

Motorreductor AC Model 1669

monofásicode engranaje helicoidalde ejes paralelos

Producto
Motorreductor CA de eje paralelo Modelo 1669 — Serie Metric 42R-E. 100 W monofásico, 7,8 rpm (relación 180), par nominal 38,5 Nm.

Serie / Categoría
Serie Metric 42R-E — motorreductores de eje paralelo para aplicaciones industriales de accionamiento y posicionamiento.

Especificaciones (según tabla de producto)

• Velocidad (rpm): 7,8
• Par nominal: 38,5 Nm / 341 lb-in
• Potencia: 100 W (0,1333 HP)
• Tensión: 230 V
• Frecuencia: 50 Hz
• Fases: monofásico (1)
• Corriente: 0,78 A
• Relación de transmisión: 180
• Capacidad de carga radial: 900 N / 200 lbs
• Longitud XH: 231 mm / 9,08 in
• Peso: 6,8 kg / 15,3 lbs
• Diagrama de conexión: 07410021
• Referencia del condensador: 49401154
• Tipo de producto: 42R5BFCI-E4

Características estándar

• Roscas de montaje métricas y eje de salida con dimensiones métricas.
• Cárter de engranajes sin ventilación.
• Retenes tipo labio industriales en ejes de motor y salida.
• Rodamientos de agujas en todo el conjunto para mayor capacidad de carga radial y larga vida útil.
• Engranajes lubricados permanentemente con grasa semilíquida.
• Engranajes helicoidales selectivamente endurecidos para funcionamiento silencioso y alta relación potencia/tamaño.

Accesorios opcionales

• Kit soporte en L para motorreductores E, F y FX (modelo 0969)
• Kit caja de bornes de fundición para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje con soporte en L para motorreductores métricos tipo E/F (modelo 1969)
• Kit caja de bornes métrica de fundición con bloque de bornes para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, tipo caja plástica, 7,5 MFD 370 V (ítem 49401154)
• Gran kit de caja de bornes de fundición para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Documentos y planos (tipos disponibles)
Dibujos CAD (PDF, DWG, STEP) para el Modelo 1669; diagrama de cableado referencia 07410021; ficha de seguridad (Imperial Oil Safety).

Especificaciones técnicas

• Modelo: 1669
• Serie: Metric 42R-E
• Velocidad: 7,8 rpm
• Par nominal: 38,5 Nm / 341 lb-in
• Potencia: 100 W (0,1333 HP)
• Tensión: 230 V
• Frecuencia: 50 Hz
• Fases: 1 (monofásico)
• Corriente: 0,78 A
• Relación: 180
• Capacidad de carga radial: 900 N / 200 lbs
• Longitud XH: 231 mm / 9,08 in
• Peso: 6,8 kg / 15,3 lbs
• Referencia diagrama de conexión: 07410021
• Referencia condensador: 49401154
• Código tipo de producto: 42R5BFCI-E4
