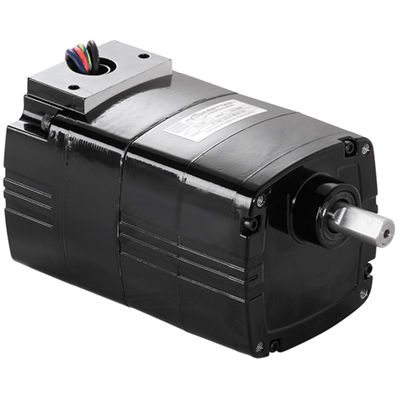

Motorreductor AC 1574

monofásicode dientes rectosde engranaje helicoidal

Descripción del producto
Motorreductor CA de eje paralelo Modelo 1574, Serie 30R-D métrico. Diseñado para montaje métrico y dimensiones de eje métricas, construcción totalmente cerrada sin ventilación con aislamiento Clase B y tapas finales de aluminio para eficiencia térmica y bajo peso.

Tabla de especificaciones
Velocidad (rpm): 23
Par nominal (Nm): 4,5
Par nominal (lb-in): 40
Potencia (W): 18
Potencia (HP): 1/41
Voltios: 230
Hz: 50
Fases: 1
Amperios: 0,21
Relación de transmisión: 60
Carga radial (N): 285
Carga radial (lbs): 65
Longitud XH (mm): 139,2
Longitud XH (inch): 5,5
Peso (kg): 2,8
Peso (lbs): 6,3
Diagrama de conexión: 07410021
Número de pieza del condensador: 49400091
Tipo de producto: 30R2BECI-D3
HPDecimal: 0,0243

Descargas / Planos

• Dibujos CAD disponibles para el Modelo 1574: PDF, DWG, STEP.
• Referencia del diagrama de cableado: 07410021.
• Hoja de datos de seguridad listada: Texaco Rando Material Safety Data Sheet.

Accesorios opcionales

• Juego de soporte en L para tipo métrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modelo 1968)
• Caja de bornes métrica de fundición con bloque de terminales para motores y motorreductores 30R (modelo 1982)
• Condensador; tipo caja de plástico; 1,3 MFD / 450V (Artículo 49400091)
• Juego de soporte en L para motores 30R y 33A, motorreductores 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z y 33A-Z (modelo 5968)
• Caja de bornes de fundición para motores y motorreductores 30R (modelo 5982)

Características estándar

• Roscas de montaje métricas y dimensiones de eje métricas.
• Totalmente cerrado, sin ventilación, clasificación IP-20.
• Sistema de aislamiento Clase «B».
• Tapas finales de aluminio para alta eficiencia térmica y bajo peso.
• Caja de engranajes sin ventilación.
• Sellos tipo labio industriales en ejes de motor y salida.
• Rodamientos de agujas a lo largo de todo el sistema para mayor capacidad de carga radial y larga vida útil.
• Engranajes permanentemente lubricados.
• Engranaje helicoidal primario en termoplástico reforzado para funcionamiento silencioso y engranajes rectos de acero endurecido en etapas posteriores para alto par de salida y larga vida útil.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Información adicional de pedido y precio
Disponibilidad: cantidad de pedido 1-25. El precio web excluye impuestos, envío y gastos de manipulación. Todos los precios están en dólares estadounidenses.

Características / Especificaciones técnicas

• Velocidad: 23 rpm
• Par nominal: 4,5 Nm (40 lb-in)
• Potencia: 18 W (1/41 HP; HPDecimal 0,0243)
• Voltaje: 230 V, 50 Hz, monofásico
• Corriente: 0,21 A
• Relación de transmisión: 60
• Capacidad de carga radial: 285 N (65 lbs)
• Longitud XH: 139,2 mm (5,5 in)
• Peso: 2,8 kg (6,3 lbs)
• Ref. diagrama de conexión: 07410021
• Número de pieza del condensador: 49400091
• Tipo de producto: 30R2BECI-D3
