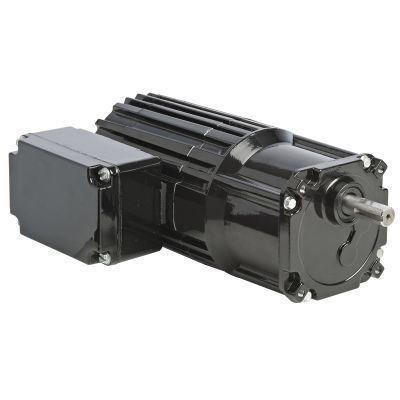

Motorreductor AC Model 1449

monofásicode dientes rectosde engranaje helicoidal

Producto
Moto-reductor AC de eje paralelo Modelo 1449, serie 34R-Z (Product Type: 34R4BFCI-Z4), monofásico, 230 V.

Especificaciones (resumen)

• Velocidad (rpm): 7,8
• Par nominal: 11,3 Nm (100 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensión / Frecuencia: 230 V, 50 Hz
• Fases: Monofásico (1)
• Corriente: 0,5 A
• Relación de engranajes: 180
• Capacidad de carga radial: 555 N (125 lbs)
• Longitud XH: 217 mm / 8,54 in
• Peso: 4,5 kg / 10,1 lbs
• Diagrama de conexión: 07410021
• Núm. de pieza del condensador: 49401068

Características estándar

• Roscas de montaje métricas y dimensiones de eje de salida métricas para integración directa en sistemas métricos.
• Carcasa totalmente cerrada con protección IP-20.
• Ventilador de refrigeración para mantener la potencia a carga nominal.
• Sistema de aislamiento Clase B operando dentro de límites de Clase A para alargar la vida útil del bobinado y del lubricante.
• Anillo central y tapas en aluminio para mejor disipación térmica y menor peso.
• Cárter de engranajes sin ventilación para proteger los engranajes en entornos industriales.
• Sellos tipo labio industriales en los ejes de motor y salida.
• Rodamientos de agujas en todas las etapas para incrementar la capacidad de carga radial.
• Engranajes con lubricación permanente con grasa semi-fluida para largos intervalos de mantenimiento.
• Engranaje helicoidal primario termoplástico reforzado para bajo ruido; engranajes rectos de acero endurecido en etapas siguientes para alto par de salida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y menor ruido.

Accesorios opcionales

• Kit de soporte en L para reductor 34R-Z (modelo 0980)
• Kit de caja de bornes de fundición para motores y reductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de caja de bornes métrico de fundición con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador, caja de plástico, 5,0 µF / 400 V (ítem 49401068)
• Gran kit de caja de bornes de fundición para motores y reductores 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Recursos CAD / planos / cableado / seguridad disponibles

• Planos CAD disponibles en formatos PDF, DWG y STEP (modelo 1449)
• Diagrama de cableado disponible (Diagrama de conexión 07410021)
• Hoja de datos de seguridad disponible

Especificaciones técnicas

• Velocidad (rpm): 7,8
• Par nominal: 11,3 Nm (100 lb-in)
• Potencia: 50 W (1/15 HP, HPDecimal 0.0667)
• Tensión / Frecuencia: 230 V, 50 Hz
• Fases: 1 (monofásico)
• Corriente: 0,5 A
• Relación de engranajes: 180
• Capacidad de carga radial: 555 N (125 lbs)
• Longitud XH: 217 mm / 8,54 in
• Peso: 4,5 kg / 10,1 lbs
• Diagrama de conexión: 07410021
• Núm. de pieza del condensador: 49401068
• Product Type: 34R4BFCI-Z4
