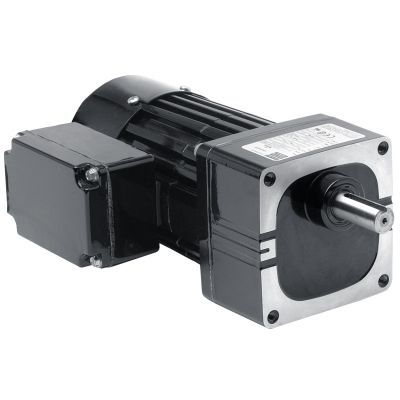

Motorreductor AC Model 1484

monofásicode dientes rectosde engranaje helicoidal

Descripción general Distribuidores, controles y esquemas de cableado para el motorreductor de CA de ejes paralelos modelo 1484 de la serie Metric 34R-W. ESPECIFICACIONES Velocidad (rpm): 21 Par nominal (Nm): 16,5 Par nominal (lb-in): 146 Potencia (vatios): 75 Potencia (HP): 1/10 Voltios: 230 Hz: 50 Fases: 1 Amperios: 0,60 Relación de transmisión: 65,5 Carga radial (N): 575 Carga radial (lbs): 130 Longitud XH (mm): 234 Longitud XH (pulgadas): 9,2 Peso (kg): 5,7 Peso (libras): 12,8 Esquema de conexión: 07410021 N.º de referencia del condensador: 49401154 Tipo de producto: 34R6BFCI-W3 HPDecimal: 0,1 Planos CAD

• Descargar PDF (plano del producto)
• Descargar DWG (plano del producto)
• Descargar STEP (plano del producto)

Esquema de cableado

• Esquema de cableado (referencia 07410021) disponible para descargar en formato PDF

Fichas de datos de seguridad

• Ficha de datos de seguridad del aceite Imperial disponible como PDF descargable

Accesorios opcionales

• Kit de soporte en L para motorreductores W y WX [modelo 0970]
• Kit de caja de bornes de fundición a presión para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 0984]
• Kit de montaje con soportes en L para motorreductores métricos de tipo W [modelo 1970]
• Kit de caja de bornes métrica de fundición a presión con bloque de bornes para motores y motorreductores 33A, 34R, 42A, 42R y 48R [modelo 1984]
• Condensador; tipo caja de plástico; 7,5 MFD, 370 V [Referencia 49401154]
• Kit de caja de bornes grande de fundición a presión para motores y motorreductores de serie 34R, 42R, 48R, 42R-FX, 33A y 42A [modelo 0986]

CARACTERÍSTICAS ESTÁNDAR

• Roscas de montaje métricas y dimensiones métricas del eje de transmisión.
• Clasificación IP-20 totalmente cerrado.
• Refrigeración por ventilador para una alta potencia de salida.
• Sistema de aislamiento de clase «B» que funciona dentro de los límites de la clase «A» para prolongar la vida útil del bobinado y del lubricante.
• Anillo central y escudos de extremo de aluminio para una alta eficiencia térmica y un peso reducido.
• Caja de engranajes sin ventilación.
• Juntas industriales de labio en los ejes del motor y de salida.
• Rodamientos de agujas en todo el conjunto para una mayor capacidad de carga radial y una larga vida útil.
• Engranajes lubricados de forma permanente con grasa semifluida para una larga vida útil.
• Engranaje primario helicoidal ancho de termoplástico reforzado para un funcionamiento silencioso y engranajes rectos de acero endurecido en las etapas posteriores para un par de salida elevado y una larga vida útil.
• Piñón helicoidal cortado con precisión en el eje del motor para una resistencia máxima y un ruido mínimo.

Características / Especificaciones técnicas

• Velocidad (rpm): 21
• Par nominal: 16,5 Nm / 146 lb-in
• Potencia: 75 W (0,1 HP)
• Tensión: 230 V
• Frecuencia: 50 Hz
• Fases: 1
• Corriente: 0,60 A
• Relación de transmisión: 65,5
• Carga radial: 575 N / 130 lbs
• Longitud XH: 234 mm (9,2 pulgadas)
• Peso: 5,7 kg (12,8 libras)
• Referencia del esquema de conexión: 07410021
• N.º de referencia del condensador: 49401154
• Tipo de producto: 34R6BFCI-W3
