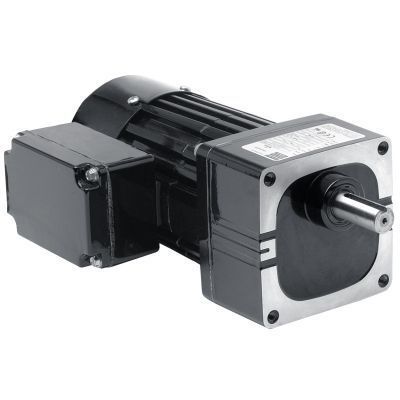

Motorreductor AC Model 1477

monofásicode dientes rectosde engranaje helicoidal

Producto
Motorreductor AC de eje paralelo modelo 1477 serie Metric 34R‑W diseñado para aplicaciones industriales de baja velocidad y alto par. Unidad monofásica configurada para 230 V, 50 Hz.

Especificaciones
Velocidad (rpm): 4,5
Par nominal (Nm): 19,8
Par nominal (lb-in): 175
Potencia (W): 75
Potencia (HP): 1/10
Voltaje (V): 230
Frecuencia (Hz): 50
Fases: 1
Corriente (A): 0,60
Relación de transmisión: 312,4
Carga radial (N): 575
Carga radial (lbs): 130
Longitud XH (mm): 234
Longitud XH (in): 9,2
Peso (kg): 5,7
Peso (lbs): 12,8
Diagrama de conexión: 07410021
Número de referencia del condensador: 49401154
Tipo de producto: 34R6BFCI-W4
HPDecimal: 0,1

Descargas / Planos disponibles (listados en la página del producto)

• Dibujos CAD: PDF, DWG, STEP (opciones de descarga mostradas en la página del producto)
• Diagrama de cableado (referenciado por el número del diagrama de conexión)
• Hoja de datos de seguridad del lubricante (referenciada en la página del producto)

Accesorios opcionales

• Kit de soporte en L para motorreductores W y WX (modelo 0970)
• Kit de caja de bornes inyectada para motores y motorreductores 33A, 34R, 42A, 42R y 48R (modelo 0984)
• Kit de montaje con soporte en L para motorreductores métricos tipo W (modelo 1970)
• Kit de caja de bornes métrica inyectada con bloque de terminales para 33A, 34R, 42A, 42R y 48R (modelo 1984)
• Condensador; tipo caja plástica; 7,5 MFD 370 V (Artículo 49401154)
• Gran kit de caja de bornes inyectada para motores y motorreductores en stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características estándar

• Roscas y dimensiones del eje en métrico.
• Totalmente cerrado, clasificación IP-20.
• Refrigerado por ventilador para alta potencia de salida.
• Sistema de aislamiento clase B operado dentro de los límites de clase A para prolongar la vida de los bobinados y del lubricante.
• Aro central y tapas en aluminio para alta eficiencia térmica y menor peso.
• Carter de engranajes sin ventilación.
• Sellos labiales industriales en ejes del motor y de salida.
• Rodamientos de agujas en todas las etapas para aumentar la capacidad de carga radial y la vida útil.
• Engranajes lubricados permanentemente con grasa semi-fluida para larga duración.
• Engranaje primario helicoidal en termoplástico reforzado para funcionamiento silencioso y engranajes rectos de acero endurecido en etapas posteriores para alto par de salida.
• Piñón helicoidal mecanizado con precisión en el eje del motor para máxima resistencia y mínimo ruido.

Notas
Unidad monofásica 230 V, 50 Hz; relación de transmisión 312,4. Los accesorios listados y los dibujos/hojas técnicas descargables figuran en la página del producto.

Especificaciones técnicas

• Modelo: 1477
• Serie: Metric 34R‑W
• Velocidad (rpm): 4,5
• Par nominal: 19,8 Nm / 175 lb-in
• Potencia: 75 W (0,1 HP)
• Voltaje: 230 V
• Frecuencia: 50 Hz
• Fases: 1
• Corriente: 0,60 A
• Relación de transmisión: 312,4
• Carga radial: 575 N (130 lbs)
• Longitud XH: 234 mm (9,2 in)
• Peso: 5,7 kg (12,8 lbs)
• Referencia diagrama de conexión: 07410021
• Número de condensador: 49401154
• Tipo de producto: 34R6BFCI-W4
