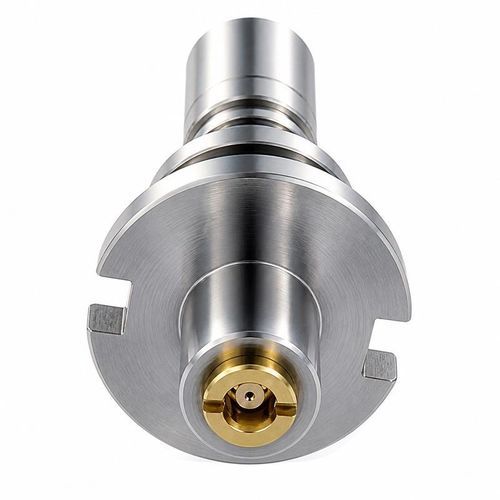

Transductor de ultrasonidos sumergible BBFM-V205K

de alta frecuenciade medición

Resumen
El BBFM-V205K es un transductor ultrasónico especificado para anemómetros 2D y 3D, monitorización meteorológica, medición de caudal de ventilación y supervisión de conductos industriales. La frecuencia central es 205 kHz ±5% y el ángulo del haz a media potencia es 14,5° ±10% a -3 dB. Esta geometría acústica debe considerarse al definir la alineación del transductor y la trayectoria sonora en conjuntos de medida de viento.

Especificaciones técnicas
Modelo — BBFM-V205K
Frecuencia central — 205 kHz ±5%
Impedancia mínima — 800 Ω ±20%
Capacitancia — 280 pF ±20% a 1 kHz
Tensión de funcionamiento — Tensión de pico <810 Vpp
Temperatura de funcionamiento — -40 a +80 °C
Ángulo del haz a media potencia — 14,5° ±10% a -3 dB
Material de la carcasa — Aleación de titanio
Montaje — Consulte el plano dimensional del producto
Grado de protección — IP68
Peso — 33 g ±5%

Usos de monitorización especificados

• Anemómetros ultrasónicos 2D y 3D
• Monitorización meteorológica
• Medición de caudal de ventilación
• Supervisión de conductos industriales

Integración eléctrica y mecánica
Los circuitos de transmisión y recepción deben adaptarse a la impedancia mínima de 800 Ω ±20% y a la capacitancia de 280 pF ±20% a 1 kHz. La tensión de pico debe mantenerse <810 Vpp. Utilice el plano dimensional para verificar la interfaz de montaje y la alineación. La temperatura de funcionamiento especificada es de -40 a +80 °C y el conjunto terminado debe conservar la protección IP68 indicada.

Características técnicas / especificaciones

• Modelo: BBFM-V205K
• Frecuencia central: 205 kHz ±5%
• Impedancia mínima: 800 Ω ±20%
• Capacitancia: 280 pF ±20% a 1 kHz
• Tensión de funcionamiento: Tensión de pico <810 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Ángulo del haz a media potencia: 14,5° ±10% a -3 dB
• Material de la carcasa: Aleación de titanio
• Montaje: Consulte el plano dimensional del producto
• Grado de protección: IP68
• Peso: 33 g ±5%
