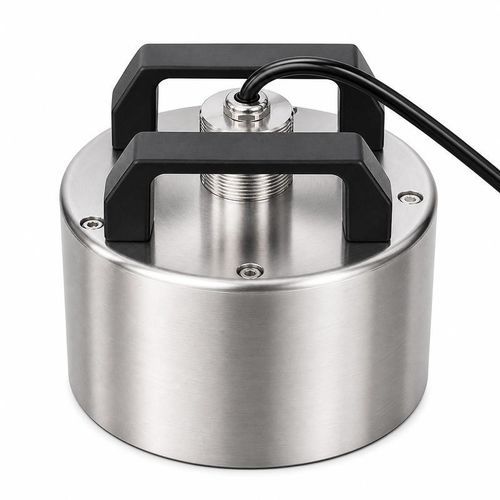

Transductor de ultrasonidos sumergible BBFM-Q21K

robustode medición

Descripción del producto
El BBFM-Q21K es un transductor ultrasónico de caudal en contacto con el fluido, de 21 kHz, diseñado para contadores de caudal industriales para líquidos, medidas de velocidad en tuberías y monitorización de caudal en tratamientos de agua. Es apto para integración en módulos de medición de caudal empotrados y conjuntos de medidor en línea.

Rendimiento y condiciones ambientales
Ángulo de haz a media potencia: 28,5° ±10% a -3 dB. Temperatura de funcionamiento: -40 a +80°C. Presión máxima: ≤10 kgf (1 MPa). Grado de protección: IP68. Diseñado para inmersión continua y entornos industriales exigentes.

Especificaciones acústicas, eléctricas y mecánicas
Model: BBFM-Q21K
Frecuencia central: 21 kHz ±10%
Impedancia mínima: 130 Ω ±20%
Capacitancia: 68 000 pF ±20% a 1 kHz
Tensión de funcionamiento: tensión pico < 3 000 Vpp
Temperatura de funcionamiento: -40 a +80°C
Presión nominal: ≤10 kgf o 1 MPa
Ángulo de haz a media potencia: 28,5° ±10% a -3 dB
Material de la carcasa: acero inoxidable 304 + PI
Grado de protección: IP68
Peso: 12,2 kg ±5% (con cable de 20 m ±0,3 m)

Especificaciones eléctricas y de cable
Los circuitos de transmisión y recepción deben emparejarse con la impedancia y la capacitancia especificadas (130 Ω ±20%, 68 000 pF ±20% a 1 kHz). La tensión pico de excitación debe permanecer por debajo de 3 000 Vpp. La especificación de peso corresponde a la versión con cable de 20 m ±0,3 m.

Aplicaciones

• Contadores de caudal de líquidos industriales
• Medición de velocidad en tuberías
• Monitorización de caudal en tratamiento de agua
• Módulos de medición de caudal embebidos

Especificaciones técnicas

• Model: BBFM-Q21K
• Frecuencia central: 21 kHz ±10%
• Ángulo de haz a media potencia: 28,5° ±10% a -3 dB
• Impedancia mínima: 130 Ω ±20%
• Capacitancia: 68 000 pF ±20% a 1 kHz
• Tensión de funcionamiento: pico < 3 000 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión nominal: ≤10 kgf / 1 MPa
• Carcasa: acero inoxidable 304 + PI
• Protección: IP68
• Peso: 12,2 kg ±5% (con cable de 20 m ±0,3 m)
