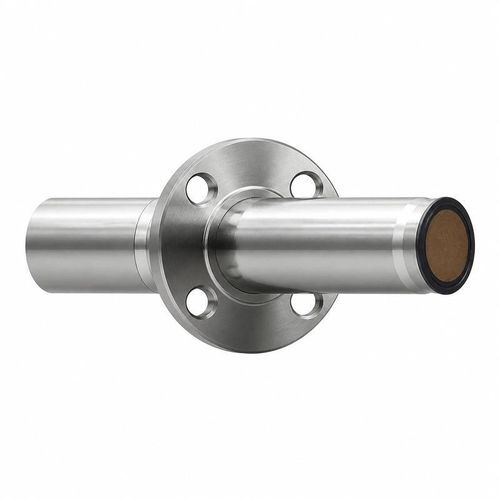

Transductor de ultrasonidos de ultrasonido de tiempo de tránsito BBFM-Q135K

sumergiblede alta frecuenciade medición

Descripción general
El BBFM-Q135K es un transductor ultrasónico de 135 kHz diseñado para la medición de caudal de gas industrial y módulos de medida por tiempo de tránsito. Soporta trayectos acústicos de 0,10 a 1,5 m y presenta un haz estrecho (ángulo a media potencia 7° ±10% a -3 dB). Carcasa en acero inoxidable con protección IP68 para entornos exigentes.

Datos técnicos para el diseño del sistema

• Modelo — BBFM-Q135K
• Frecuencia central — 135 kHz ±5%
• Rango recomendado — 0,10 a 1,5 m
• Impedancia mínima — 500 Ω ±20%
• Capacitancia — 1.900 pF ±20% a 1 kHz
• Tensión de funcionamiento — Tensión pico < 300 Vpp
• Temperatura de funcionamiento — -40 a +80 °C
• Presión máxima — ≤3 kgf (0,3 MPa)
• Ángulo a media potencia — 7° ±10% a -3 dB
• Material de la carcasa — Acero inoxidable
• Grado de protección — IP68
• Peso — 330 g ±5% con cable de 1 m

Aplicaciones de medición de gas

• Caudalímetros de gas industriales
• Contadores de gas para monitorización de proceso o custodia
• Medición de velocidad del gas
• Módulos de medición por tiempo de tránsito

Requisitos de excitación y recepción
La electrónica de excitación y recepción debe estar adaptada a la impedancia mínima especificada (500 Ω ±20%) y a la capacitancia (1.900 pF ±20% a 1 kHz). La tensión de excitación pico debe permanecer por debajo de 300 Vpp. Mantener las condiciones de operación entre -40 y +80 °C y por debajo del límite de presión indicado. La carcasa de acero inoxidable con grado IP68 permite inmersión y limpieza por lavado si es necesario.

Características / Especificaciones técnicas

• Modelo: BBFM-Q135K
• Frecuencia central: 135 kHz ±5%
• Rango: 0,10–1,5 m (recomendado)
• Impedancia: ≥500 Ω ±20%
• Capacitancia: 1.900 pF ±20% @1 kHz
• Tensión pico: < 300 Vpp
• Temperatura: -40 a +80 °C
• Presión: ≤3 kgf / 0,3 MPa
• Ángulo de haz: 7° ±10% (-3 dB)
• Carcasa: Acero inoxidable
• Protección: IP68
• Peso: 330 g ±5% (con cable 1 m)
