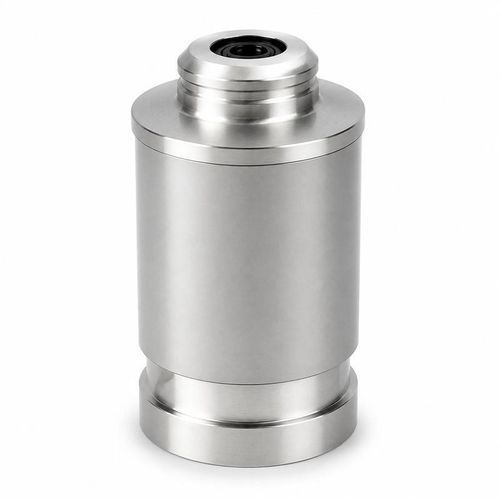

Transductor de caudal por ultrasonidos BBFM-Q43K

de ultrasonido de tiempo de tránsitode gasestacionario

Descripción general
El BBFM-Q43K es un transductor ultrasónico de caudal diseñado para la medición de gases de combustión con una frecuencia central de 43 kHz. Está diseñado para montajes en conductos y chimeneas que requieren operación a alta temperatura y protección ambiental reforzada, como la supervisión de gases de calderas y conductos de emisiones industriales.

Medición
Medición por tiempo de tránsito a 43 kHz optimizada para aplicaciones en gas caliente. Apta para la detección de caudal en corrientes de gas a alta temperatura cuando se necesita una medición acústica sin contacto.

Especificaciones técnicas (tabla)
Parámetro — Especificación
Modelo — BBFM-Q43K
Frecuencia central — 43 kHz ±5%
Impedancia mínima — 300 Ω ±20%
Capacitancia — 3.000 pF ±20% a 1 kHz
Voltaje de funcionamiento — Voltaje pico <1.500 Vpp
Temperatura de funcionamiento — -40 a +150°C
Presión nominal — ≤3 kgf o 0,3 MPa
Material de carcasa — Acero inoxidable y LY12
Grado de protección — IP68

Aplicaciones

• Medición de caudal de gases de combustión
• Supervisión de humos de calderas
• Conductos de emisiones industriales
• Medición por tiempo de tránsito en gas a alta temperatura

Selección e integración
La selección debe considerar la composición y temperatura del gas, la longitud del camino acústico necesaria, la geometría del conducto y el espacio de instalación disponible. Tener en cuenta la presión de servicio, la protección frente a la entrada de contaminantes y la compatibilidad con la electrónica de emisión/recepción.

Características / especificaciones técnicas

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
