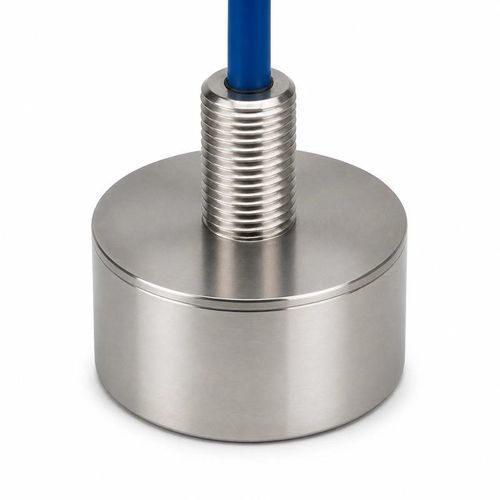

Transductor de ultrasonidos sumergible BBFM-V40K

Descripción general
El BBFM-V40K es un transductor ultrasónico de velocidad y dirección del viento para anemómetros ultrasónicos 2D y 3D, monitorización meteorológica, medición de flujo de aire en ventilación y control de conductos industriales. Su frecuencia central es de 40 kHz ±5%, con un rango de referencia recomendado de 0,5 a 12 m y un ángulo de haz a -3 dB de 11,3° ±10%. Considere la longitud de trayectoria y la cobertura angular al definir el volumen de medida.

Especificaciones técnicas verificadas

• Model: BBFM-V40K
• Frecuencia central: 40 kHz ±5%
• Rango recomendado/de referencia: 0,5 a 12 m
• Impedancia mínima: 250 Ω ±20%
• Capacitancia: 4.000 pF ±20% a 1 kHz
• Tensión pico máxima aplicada: <1.500 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión admisible: ≤3 kgf / 0,3 MPa
• Ángulo de media potencia: 11,3° ±10% a -3 dB
• Material de la carcasa: Acero inoxidable
• Grado de protección: IP68
• Peso: 1.580 g ±5% (con cable de 10 m ±0,3 m)

Disposición de la matriz y adaptación eléctrica
Para anemómetros 2D o 3D, defina las trayectorias dentro del rango de referencia 0,5–12 m teniendo en cuenta el ángulo de haz de 11,3°, la geometría del flujo de aire, las obstrucciones estructurales y la alineación de los transductores. La electrónica de transmisión y recepción debe coincidir con la impedancia mínima de 250 Ω ±20% y la capacitancia de 4.000 pF ±20% a 1 kHz. La tensión de pico aplicada debe mantenerse por debajo de 1.500 Vpp.

Integración mecánica y ambiental
El funcionamiento está especificado de -40 a +80°C, hasta 3 kgf (0,3 MPa), y con protección IP68. El peso indicado corresponde a la configuración con cable de 10 m ±0,3 m; planifique soportes, montaje y enrutamiento del cable en el diseño mecánico.

Aplicaciones

• Anemómetros ultrasónicos 2D y 3D
• Monitorización meteorológica
• Medición de flujo de aire en ventilación
• Control de conductos industriales
