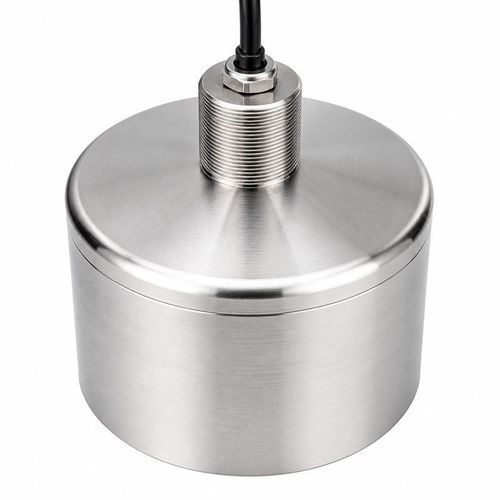

Transductor de caudal por ultrasonidos BBFM-Q28K

por ultrasonidos de contactovolumétricopara líquido

Transductor sumergible de 28 kHz para vías de líquido
El BBFM-Q28K es un transductor ultrasónico sumergible para medidores de caudal de líquidos industriales, medición de velocidad en tuberías y monitorización de caudales en plantas de tratamiento de agua. Puede instalarse en línea y integrarse en módulos de medición de caudal embebidos.

Especificaciones de la configuración estándar
Parámetro — Especificación
Modelo — BBFM-Q28K
Frecuencia central — 28 kHz ±20%
Impedancia mínima — 55 Ω ±20%
Capacitancia — 65.000 pF ±20% a 1 kHz
Voltaje de operación — Voltaje pico <3.000 Vpp
Temperatura de funcionamiento — -40 a +80°C
Clasificación de presión — ≤10 kgf o 1 MPa
Ángulo a media potencia — 20° ±10% a -3 dB
Material de la carcasa — Acero inoxidable 304 + PI
Grado de protección — IP68
Peso — 7.500 g ±5% con cable de 20 m ±0,3 m

Configuraciones acústicas disponibles
Frecuencia central — Ángulo a media potencia a -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%

Adaptación eléctrica e instalación
Para la configuración estándar, adaptar la electrónica a una impedancia mínima de 55 Ω ±20% y una capacitancia de 65.000 pF ±20% a 1 kHz. Mantener el voltaje pico por debajo de 3.000 Vpp. La operación está especificada de -40 a +80°C y hasta 10 kgf (1 MPa), con protección IP68. El peso indicado de 7.500 g ±5% corresponde a la configuración con cable de 20 m ±0,3 m.

Características técnicas / especificaciones

• Modelo: BBFM-Q28K
• Frecuencia central (estándar): 28 kHz ±20%
• Opción de frecuencia central: 28 kHz ±5%
• Ángulo a media potencia (estándar): 20° ±10% a -3 dB
• Ángulo a media potencia (opción): 53,7° ±10% a -3 dB
• Impedancia mínima: 55 Ω ±20%
• Capacitancia: 65.000 pF ±20% a 1 kHz
• Voltaje de funcionamiento: Voltaje pico < 3.000 Vpp
• Rango de temperatura de funcionamiento: -40 a +80°C
• Clasificación de presión: ≤10 kgf o 1 MPa
• Material de la carcasa: Acero inoxidable 304 + PI
• Grado de protección: IP68
• Peso: 7.500 g ±5% (con cable 20 m ±0,3 m)
• Aplicaciones típicas: medidores de caudal líquidos industriales, medición de velocidad en tuberías, monitorización de caudal en tratamiento de agua, módulos de medición embebidos
