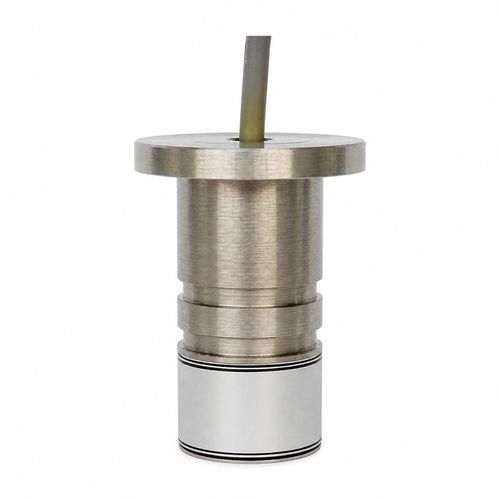

Transductor de caudal por ultrasonidos BBFM-Q180K

volumétricode gasde acero inoxidable

Descripción del producto
El BBFM-Q180K es un transductor ultrasónico para medición de flujo de gas, pensado para caudalímetros industriales y módulos de medición por tiempo de tránsito. Opera a una frecuencia central de 180 kHz ±5%, con un rango de referencia recomendado de 0,10 a 1,5 m y un ángulo de media potencia de 6° ±10% (-3 dB). La carcasa es de acero inoxidable con grado de protección IP68.

Especificaciones técnicas

• Model: BBFM-Q180K
• Frecuencia central: 180 kHz ±5%
• Rango de referencia recomendado: 0,10 a 1,5 m
• Impedancia mínima: 1.000 Ω ±20%
• Capacitancia: 700 pF ±20% a 1 kHz
• Tensión de funcionamiento: voltaje pico <500 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión máxima: ≤16 kgf / 1,6 MPa
• Ángulo de media potencia: 6° ±10% a -3 dB
• Material de la carcasa: acero inoxidable
• Grado de protección: IP68
• Peso: 82 g ±5% (con cable de 20 cm)

Sistemas objetivo de medición de gas

• Caudalímetros de gas industriales
• Contadores de gas
• Medición de velocidad del gas
• Módulos de medición por tiempo de tránsito

Especificaciones eléctricas y ambientales
La interfaz de transmisión/recepción debe coincidir con la impedancia mínima (1.000 Ω ±20%) y la capacitancia (700 pF ±20% a 1 kHz). El voltaje pico aplicado debe mantenerse por debajo de 500 Vpp. La operación está especificada de -40 a +80°C y hasta 16 kgf (1,6 MPa). La protección IP68 lo hace apto para entornos húmedos o exigentes. El peso indicado (82 g ±5%) corresponde a la versión con cable de 20 cm.

Notas de instalación y manipulación

• Asegurar la alineación acústica y la distancia de montaje dentro del rango recomendado para una medición transit‑time precisa.
• Compatibilizar el cableado y la electrónica de entrada con la impedancia y la capacitancia especificadas.
• Respetar los límites de voltaje pico y presión durante la integración en el sistema.
