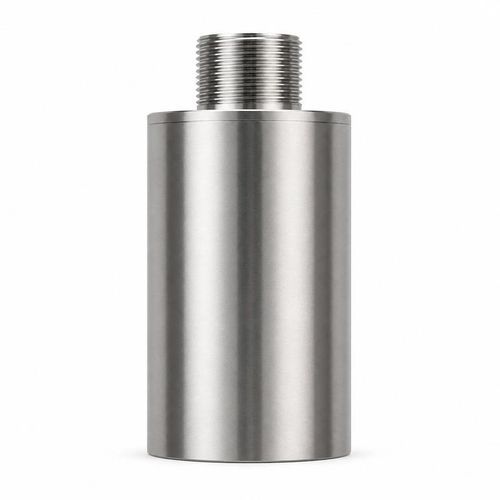

Transductor de caudal por ultrasonidos BBFM-Q34K

de ultrasonido de tiempo de tránsitovolumétricode gas

Resumen
El BBFM-Q34K es un transductor ultrasónico de flujo de 34 kHz diseñado para la medición de flujo de gases de combustión, la monitorización de humos de calderas y conductos de emisiones industriales. También es apto para mediciones de tiempo de tránsito en gases a alta temperatura. Rango de funcionamiento: -20 a +150 °C. Presión máxima: 3 kgf (0,3 MPa). Protección IP68. La carcasa es de acero inoxidable para resistencia a la corrosión en aplicaciones de escape.

Especificaciones técnicas
Modelo: BBFM-Q34K
Frecuencia central: 34 kHz ±5%
Impedancia mínima: 900 Ω ±20%
Capacitancia: 5.000 pF ±20% a 1 kHz
Tensión de funcionamiento: tensión pico <1.500 Vpp
Temperatura de funcionamiento: -20 a +150 °C
Presión: ≤3 kgf (0,3 MPa)
Ángulo de haz a media potencia: 11,5° ±10% a -3 dB
Material de la carcasa: acero inoxidable
Grado de protección: IP68

Tareas de medición especificadas

• Medición de flujo de gases de combustión
• Monitorización de humos de calderas
• Conductos de emisiones industriales
• Medición de tiempo de tránsito en gases a alta temperatura

Especificaciones técnicas (lista)

• Modelo: BBFM-Q34K
• Frecuencia central: 34 kHz ±5%
• Impedancia mínima: 900 Ω ±20%
• Capacitancia: 5.000 pF ±20% a 1 kHz
• Tensión de funcionamiento: tensión pico <1.500 Vpp
• Temperatura de funcionamiento: -20 a +150 °C
• Presión: ≤3 kgf o 0,3 MPa
• Ángulo de haz a media potencia: 11,5° ±10% a -3 dB
• Material de la carcasa: acero inoxidable
• Grado de protección: IP68
