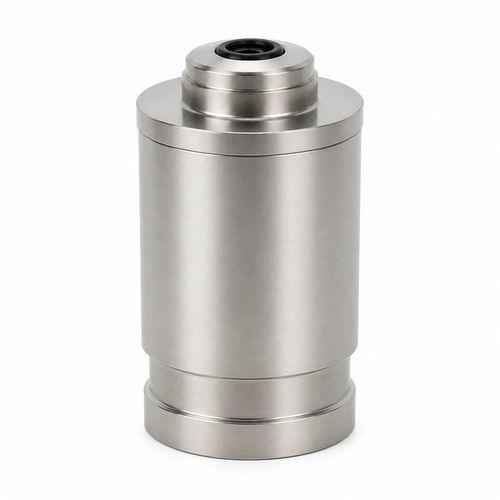

Transductor de ultrasonidos de ultrasonido de tiempo de tránsito BBFM-Q70K

de alta temperaturade alta frecuenciade medición

Descripción general
El BBFM-Q70K es un transductor ultrasónico de flujo con frecuencia central de 70 kHz diseñado para la medición de caudal de gases de combustión, el control de escape de calderas, conductos de emisiones industriales y medición por tiempo de tránsito en gases de alta temperatura. Rango de temperatura de funcionamiento: -40 a +150°C. La presión máxima no debe superar 3 kgf (0,3 MPa). Carcasa 304 + LY12 e índice de protección IP68, adecuado para aplicaciones con gases a alta temperatura.

Datos eléctricos y de funcionamiento
Parámetro — Especificación

• Modelo: BBFM-Q70K
• Frecuencia central: 70 kHz ±5%
• Impedancia mínima: 700 Ω ±20%
• Capacitancia: 2.600 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico <1.500 Vpp
• Temperatura de funcionamiento: -40 a +150°C
• Presión máxima: ≤3 kgf (0,3 MPa)
• Material de la carcasa: 304 + LY12
• Índice de protección: IP68

Aplicaciones

• Medición de caudal de gases de combustión
• Control del escape de calderas
• Conductos de emisiones industriales
• Medición por tiempo de tránsito en gases de alta temperatura

Especificaciones técnicas

• Modelo: BBFM-Q70K
• Frecuencia central: 70 kHz ±5%
• Impedancia mínima: 700 Ω ±20%
• Capacitancia: 2.600 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico <1.500 Vpp
• Temperatura de funcionamiento: -40 a +150°C
• Presión máxima: ≤3 kgf (0,3 MPa)
• Material de la carcasa: 304 + LY12
• Índice de protección: IP68
