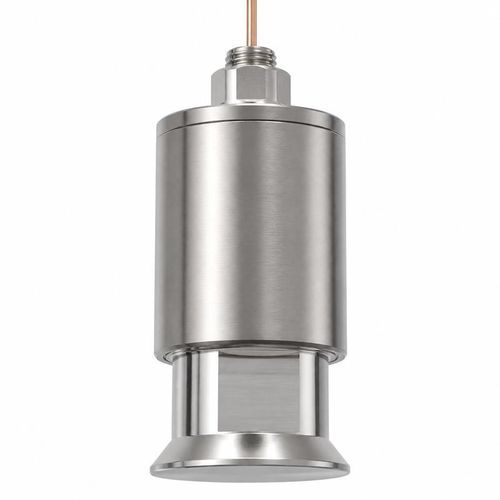

Transductor de caudal de ultrasonido de tiempo de tránsito BBFM-Q42K

volumétricode gasno intrusivo

Overview
El BBFM-Q42K es un transductor ultrasonico de 42 kHz diseñado para la medición de caudal en gases de combustión y gases industriales a alta temperatura. Se integra en conductos, chimeneas y líneas de escape para proporcionar señales transit-time confiables entre -40 y +150°C. El equipo soporta presiones ≤3 kgf (0,3 MPa) y cuenta con protección IP68 y carcasa de aleación de titanio para resistencia a la corrosión en entornos agresivos.

Key features

• Frecuencia central 42 kHz optimizada para mediciones transit-time en fase gaseosa
• Rango de temperatura de -40 a +150°C
• Carcasa en aleación de titanio para resistencia a la corrosión y temperatura
• Protección IP68 para inmersión y entornos severos
• Compatible con electrónica de caudal ultrasónica por tiempo de tránsito

Technical specifications

• Modelo: BBFM-Q42K
• Frecuencia central: 42 kHz ±5%
• Impedancia mínima: 150 Ω ±20%
• Capacitancia: 2.600 pF ±20% a 1 kHz
• Voltaje de funcionamiento: voltaje pico <1.500 Vpp
• Temperatura de funcionamiento: -40 a +150°C
• Presión nominal: ≤3 kgf o 0,3 MPa
• Material de la carcasa: aleación de titanio
• Grado de protección: IP68

Applications

• Medición de caudal de gases de combustión
• Monitorización de escape de calderas
• Conductos de emisiones industriales
• Medición transit-time en corrientes de gas de alta temperatura

Installation & compatibility
Diseñado para integración con abrazadera o montaje con brida según los requisitos del emplazamiento. Asegurar un acoplamiento acústico adecuado y aislamiento térmico al instalar en conductos de alta temperatura. Compatible con transmisores ultrasónicos transit-time estándar; verificar impedancia y requisitos de excitación con el proveedor del transmisor.

Ordering information

• Modelo estándar: BBFM-Q42K
• Opciones disponibles: longitudes de cable personalizadas, accesorios de montaje y calibración de fábrica bajo pedido
