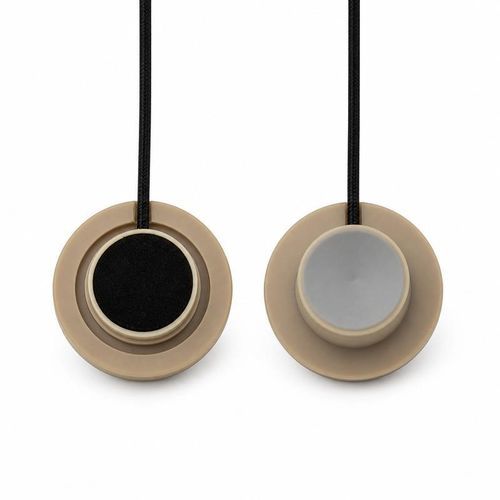

Transductor de caudal por ultrasonidos BBFM-Q140K

para entorno difícilde gascompacto

Transductor de 140 kHz para recorridos acústicos compactos de medida de gas
El BBFM-Q140K es un transductor ultrasónico diseñado para contadores industriales de caudal de gas, medición de velocidad de gas e integración en módulos de medida por tiempo de tránsito. El rango de referencia documentado es de 0,12 a 1 m, con un ángulo de media potencia acústica de 18,2° ±10% a -3 dB. Condiciones de funcionamiento: -40 a +80°C, hasta 3 kgf (0,3 MPa) de presión y protección IP68.

Datos acústicos y eléctricos verificados
Model: BBFM-Q140K
Frecuencia central: 140 kHz ±5%
Rango recomendado: 0,12 a 1 m
Impedancia mínima: 1.200 Ω ±20%
Capacidad: 250 pF ±20% a 1 kHz
Tensión de funcionamiento: Peak voltage <1.200 Vpp
Temperatura de funcionamiento: -40 a +80°C
Presión máxima: ≤3 kgf o 0,3 MPa
Ancho del haz: 18,2° ±10% ángulo de media potencia a -3 dB
Montaje: Ver el plano dimensional
Índice de protección: IP68
Peso: 8 g ±5% con cable de 38 cm

Planificación de un recorrido acústico corto para caudal de gas
Al posicionar los transductores en la cámara del contador, utilice el rango de referencia 0,12–1 m junto con el ángulo de media potencia 18,2° ±10% para definir el recorrido acústico. Verifique la longitud final del recorrido, la geometría del objetivo, el espacio de montaje y las dimensiones de la interfaz para el instrumento previsto. La electrónica debe admitir una impedancia mínima de 1.200 Ω ±20%, una capacitancia de 250 pF ±20% a 1 kHz y Peak voltage <1.200 Vpp. El peso indicado (8 g ±5%) corresponde a la configuración con cable de 38 cm.

Detalles a definir antes de la integración

• Medio gaseoso y rango de temperatura
• Distancia de medida requerida o recorrido acústico
• Geometría de la cámara del contador y del objetivo
• Espacio de montaje y dimensiones de interfaz
• Presión de servicio y requisitos de protección
• Electrónica de accionamiento/recepción, enrutamiento de cable y método de conexión

Características / Especificaciones técnicas

• Model: BBFM-Q140K
• Frecuencia central: 140 kHz ±5%
• Rango de referencia (recomendado): 0,12 a 1 m
• Ancho de haz (media potencia): 18,2° ±10% a -3 dB
• Impedancia mínima: 1.200 Ω ±20%
• Capacitancia: 250 pF ±20% a 1 kHz
• Tensión de funcionamiento: Peak voltage <1.200 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión máxima: ≤3 kgf (0,3 MPa)
• Índice de protección: IP68
• Peso: 8 g ±5% (con cable de 38 cm)
