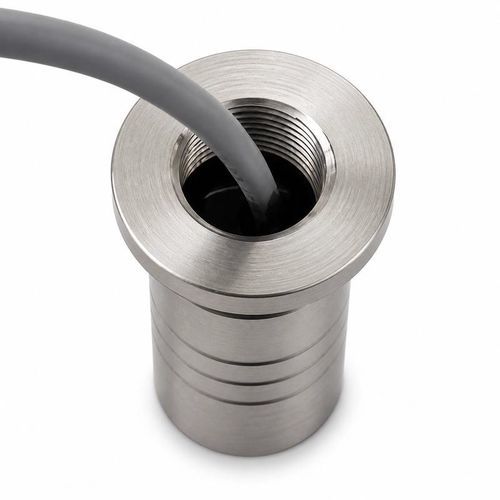

Transductor de caudal de ultrasonido de tiempo de tránsito BBFM-Q150K

másicoOEMde gas

Resumen del producto
El BBFM-Q150K es un transductor ultrasónico para medición de caudal de gas, diseñado para su integración en contadores de gas industriales, medidores de flujo y módulos de medición por tiempo de tránsito. Su frecuencia central es de 150 kHz ±5%. Soporta una presión de hasta 3 MPa (≤30 kgf) y temperatura de funcionamiento de -40 a +80°C. La carcasa es de acero inoxidable 304 y aleación de titanio, con protección IP68 para entornos exigentes.

Especificaciones técnicas (tabla)
Parámetro | Especificación
Modelo | BBFM-Q150K
Frecuencia central | 150 kHz ±5%
Impedancia mínima | 500 Ω ±20%
Capacitancia | 900 pF ±20% a 1 kHz
Tensión de funcionamiento | Tensión pico <800 Vpp
Temperatura de funcionamiento | -40 a +80°C
Presión máxima | ≤30 kgf o 3 MPa
Ángulo de haz a media potencia | 12° ±10% a -3 dB
Material de la carcasa | Acero inoxidable 304 y aleación de titanio
Grado de protección | IP68

Aplicaciones especificadas para medición de caudal

• Contadores de flujo de gas industriales
• Medidores de gas
• Medición de velocidad del gas
• Módulos de medición por tiempo de tránsito

Características acústicas y eléctricas
El ángulo de haz a media potencia es de 12° ±10% a -3 dB. La electrónica de transmisión y recepción debe ajustarse a la impedancia mínima especificada (500 Ω ±20%) y a la capacitancia (900 pF ±20% a 1 kHz). La tensión pico aplicada debe mantenerse por debajo de 800 Vpp para evitar daños. Diseñado para configuraciones de medición por tiempo de tránsito; se requiere un procesamiento de señal y calibración adecuados para obtener la máxima precisión.

Características técnicas

• Modelo: BBFM-Q150K
• Frecuencia central: 150 kHz ±5%
• Impedancia mínima: 500 Ω ±20%
• Capacitancia: 900 pF ±20% a 1 kHz
• Tensión de funcionamiento: Tensión pico <800 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión máxima: ≤30 kgf o 3 MPa
• Ángulo de haz a media potencia: 12° ±10% a -3 dB
• Material de la carcasa: Acero inoxidable 304 y aleación de titanio
• Grado de protección: IP68
