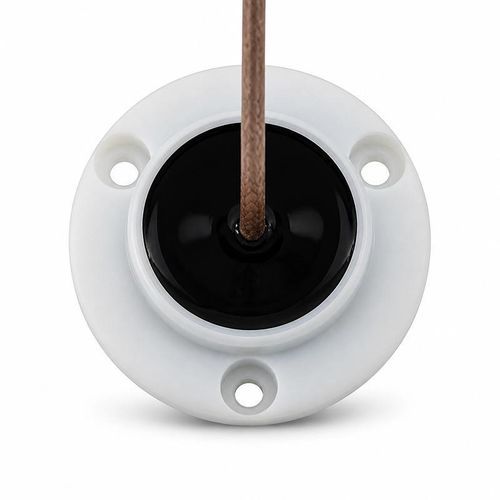

Transductor de caudal de ultrasonido de tiempo de tránsito BBFM-Q1M-C

másicode gaspara la supervisión de procesos

Resumen
El BBFM-Q1M-C es un transductor ultrasónico de tiempo de tránsito diseñado para la medición del caudal de gases de combustión en conductos industriales, salidas de calderas y líneas de gas de alta temperatura. Funciona de -20 a +100 °C, soporta presiones de hasta 10 kgf (≈1 MPa) y cuenta con grado de protección IP68 frente a polvo e inmersión.

Especificaciones acústicas y eléctricas

• Modelo: BBFM-Q1M-C
• Frecuencia central: 1 MHz ±5%
• Impedancia mínima: 30 Ω ±50%
• Capacitancia: 2 500 pF ±20% a 1 kHz
• Tensión de funcionamiento: voltaje pico <300 Vpp
• Temperatura de funcionamiento: -20 a +100 °C
• Presión nominal: ≤10 kgf o 1 MPa
• Anchura del haz: ángulo de media potencia -3 dB: 4,6° ±10%
• Grado de protección: IP68

Aplicaciones en conductos de humos y emisiones

• Medición de caudal de gases de combustión
• Monitorización de la salida de calderas
• Conductos de emisión industriales
• Medición por tiempo de tránsito en gases a alta temperatura

Especificaciones técnicas

• Modelo: BBFM-Q1M-C
• Frecuencia central: 1 MHz ±5%
• Impedancia mínima: 30 Ω ±50%
• Capacitancia: 2 500 pF ±20% a 1 kHz
• Tensión de funcionamiento: voltaje pico <300 Vpp
• Temperatura de funcionamiento: -20 a +100 °C
• Presión nominal: ≤10 kgf o 1 MPa
• Anchura del haz: ángulo de media potencia -3 dB: 4,6° ±10%
• Grado de protección: IP68
• Aplicaciones típicas: medición de caudal de gases de combustión, monitorización de salidas de caldera, conductos de emisión industriales, medición por tiempo de tránsito en gases de alta temperatura
