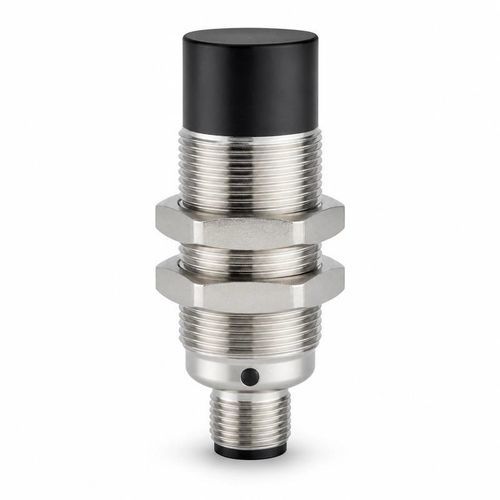

Transductor de caudal de ultrasonido de tiempo de tránsito BBFM-Q160K

de gas

Descripción general del producto El BBFM-Q160K es un transductor ultrasónico de medición de caudal de gas diseñado específicamente para medidores de caudal de gas industriales, contadores de gas, medición de la velocidad del gas y módulos de medición de gas por tiempo de tránsito. Su frecuencia central es de 160 kHz ±5 %, con un rango de referencia de 0,15 a 2 m. El ángulo del haz a media potencia es de 9,8° ±10 % a -3 dB. Especificaciones de rendimiento e interfaz Parámetro: Especificación Modelo: BBFM-Q160K Frecuencia central: 160 kHz ±5 % Rango recomendado: de 0,15 a 2 m Impedancia mínima: 350 Ω ±20 % Capacitancia: 900 pF ±20 % a 1 kHz Tensión de funcionamiento: Tensión máxima <450 Vpp Temperatura de funcionamiento: de -40 a +80 °C Presión nominal: ≤16 kgf o 1,6 MPa Ángulo del haz a media potencia: 9,8° ±10 % a -3 dB Material de la carcasa: aleación de titanio Montaje: consulte el plano dimensional del producto Índice de protección: IP68 Peso: 10,5 g ±5 % con cable de 22 cm Funciones de medición indicadas en la fuente

• Cuentas de flujo de gases industriales
• Cuentas de gas
• Medición de la velocidad del gas
• Módulos de medición de gas por tiempo de tránsito

Adaptación de la trayectoria acústica y la electrónica La trayectoria acústica debe seleccionarse dentro del rango de referencia de 0,15 a 2 m, teniendo en cuenta el ángulo del haz de media potencia de 9,8°, el gas de trabajo y la geometría de montaje disponible. La interfaz electrónica debe ajustarse a la impedancia mínima de 350 Ω ±20 % y a la capacitancia de 900 pF ±20 %, medidas a 1 kHz. La tensión de pico debe mantenerse por debajo de 450 Vpp. Comprobaciones ambientales y de configuración Confirmar el funcionamiento entre -40 y +80 °C y a una presión no superior a 16 kgf o 1,6 MPa. El transductor tiene un grado de protección IP68. El peso indicado de 10,5 g ±5 % se aplica a la versión con un cable de 22 cm, mientras que las dimensiones exactas de montaje deben consultarse en el plano del producto. Características / especificaciones técnicas

• Modelo: BBFM-Q160K
• Frecuencia central: 160 kHz ±5 %
• Rango recomendado (de referencia): de 0,15 a 2 m
• Ángulo de haz a media potencia: 9,8° ±10 % a -3 dB
• Impedancia mínima: 350 Ω ±20 %
• Capacitancia: 900 pF ±20 % a 1 kHz
• Tensión de funcionamiento: Tensión máxima <450 Vpp
• Temperatura de funcionamiento: de -40 a +80 °C
• Presión nominal: ≤16 kgf o 1,6 MPa
• Material de la carcasa: Aleación de titanio
• Índice de protección: IP68
• Peso: 10,5 g ±5 % (con cable de 22 cm)
