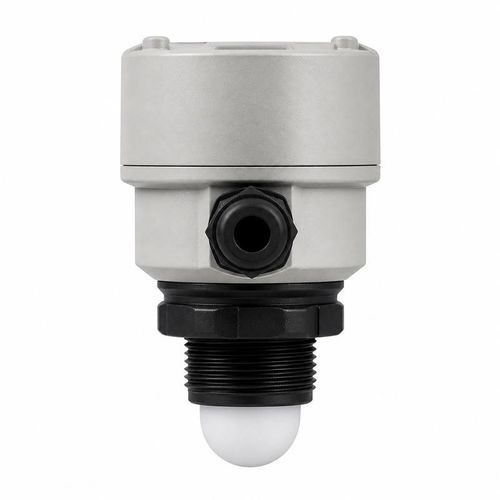

Transductor de ultrasonidos sumergible BBFM-Q32K

de medición

Transductor ultrasónico en contacto con el líquido para medición de caudal
El BBFM-Q32K está destinado a contadores de caudal líquidos industriales, medición de velocidad en tuberías, monitorización de caudales en tratamiento de aguas y módulos integrados de medición de caudal. Su frecuencia central especificada es 32 kHz ±20%.

Especificación acústica
La especificación acústica indica un ángulo de haz a media potencia de 20° ±10% a -3 dB. Esta característica de haz debe considerarse en relación con la trayectoria acústica requerida al posicionar el transductor.

Especificaciones eléctricas y ambientales
Modelo: BBFM-Q32K
Frecuencia central: 32 kHz ±20%
Impedancia mínima: 30 Ω ±20%
Capacitancia: 75000 pF ±20% a 1 kHz
Tensión de funcionamiento: tensión de pico <3000 Vpp
Temperatura de funcionamiento: -40 a +80°C
Presión admisible: ≤10 kgf o 1 MPa
Ángulo de haz a media potencia: 20° ±10% a -3 dB
Material de la carcasa: 304 + PI
Montaje: Consulte el plano de dimensiones del producto
Grado de protección: IP68

Usos especificados para caudal de líquidos

• Contadores de caudal líquidos industriales
• Medición de velocidad en tuberías
• Monitorización de caudales en tratamiento de aguas
• Módulos integrados de medición de caudal

Puntos de integración
Hacer coincidir la electrónica de transmisión y recepción con la impedancia mínima indicada de 30 Ω ±20% y la capacitancia de 75000 pF ±20% a 1 kHz. La tensión de pico debe permanecer <3000 Vpp. Utilice el plano de dimensiones para verificar la interfaz de montaje y el espacio disponible. La instalación completada debe operar entre -40 y +80°C y a no más de 10 kgf o 1 MPa conservando la protección IP68 especificada.

Especificaciones técnicas

• Modelo: BBFM-Q32K
• Frecuencia central: 32 kHz ±20%
• Impedancia mínima: 30 Ω ±20%
• Capacitancia: 75000 pF ±20% a 1 kHz
• Tensión de funcionamiento: tensión de pico <3000 Vpp
• Rango de temperatura de funcionamiento: -40 a +80°C
• Presión admisible: ≤10 kgf o 1 MPa
• Ángulo de haz a media potencia: 20° ±10% a -3 dB
• Material de la carcasa: acero inoxidable 304 + PI
• Montaje: ver plano de dimensiones del producto para la interfaz
• Grado de protección: IP68
