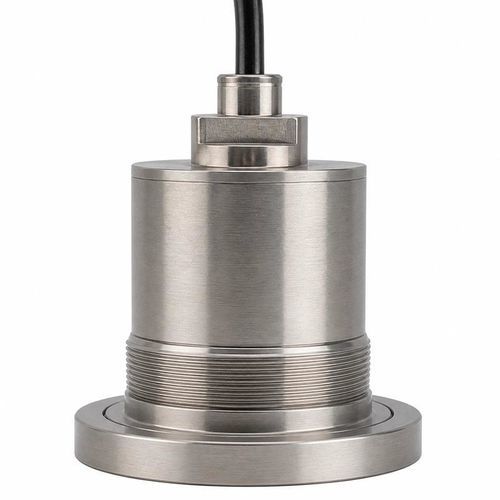

Transductor de caudal de ultrasonido de tiempo de tránsito BBFM-Q25K-B

volumétricopara la supervisión de procesosde gas

Medición de caudal ultrasónica de baja frecuencia en gases de combustión calientes
El BBFM-Q25K-B es un transductor de caudal ultrasónico de 25 kHz diseñado para servicio continuo en entornos de gases de combustión a alta temperatura. Es adecuado para monitorizar caudal de gases de combustión, medición de humos de calderas, conductos de emisiones industriales y medición por tiempo de tránsito en gases calientes.

Aplicaciones

• Medición de caudal de gases de combustión
• Monitorización de humos de calderas
• Conductos de emisiones industriales
• Medición del tiempo de tránsito en gases de alta temperatura

Selección e integración
La selección debe considerar la composición y temperatura del gas, la trayectoria acústica requerida, la geometría del conducto y el espacio de instalación disponible. Confirme la presión de funcionamiento y el grado de protección necesarios y verifique la compatibilidad con la electrónica de transmisión y recepción.

Especificaciones técnicas (tabla)
Parámetro — Especificación
Modelo — BBFM-Q25K-B
Frecuencia central — 25 kHz ±5%
Impedancia mínima — 350 Ω ±20%
Capacitancia — 6.000 pF ±20% a 1 kHz
Tensión de funcionamiento — Voltaje pico <3.000 Vpp
Temperatura de funcionamiento — -40 a +150 °C
Clasificación de presión — ≤3 kgf o 0,3 MPa
Material de la carcasa — Aleación de titanio
Índice de protección — IP68

Características / especificaciones técnicas

• Modelo: BBFM-Q25K-B
• Frecuencia central: 25 kHz ±5%
• Impedancia mínima: 350 Ω ±20%
• Capacitancia: 6.000 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico <3.000 Vpp
• Temperatura de funcionamiento: -40 a +150 °C
• Clasificación de presión: ≤3 kgf o 0,3 MPa
• Material de la carcasa: Aleación de titanio
• Índice de protección: IP68
