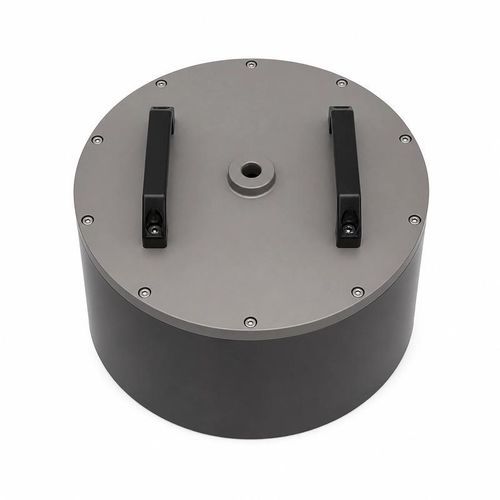

Transductor de caudal por ultrasonidos BBFM-Q15K

volumétricopara líquidopara la supervisión de procesos

Visión general
El BBFM-Q15K es un transductor ultrasónico húmedo para medición de caudal que opera a 15 kHz nominal. Usos industriales documentados: contadores de caudal de líquidos, medición de velocidad en tuberías, monitorización de caudales en plantas de tratamiento de agua y módulos integrados de medida. Alcance de referencia estándar: 1500 m. Condiciones ambientales clave: -40 a +80°C, presión hasta 10 kgf (1 MPa) y protección IP68.

Especificaciones de configuración estándar

• Model: BBFM-Q15K
• Frecuencia central: 15 kHz ±5%
• Alcance recomendado/de referencia: 1500 m
• Impedancia mínima: 42 Ω ±20%
• Capacitancia: 175 nF ±20% a 1 kHz
• Tensión de funcionamiento: tensión pico <2000 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Clase de presión: ≤10 kgf o 1 MPa
• Ancho de haz: 22.8° ±10% ángulo a media potencia a -3 dB (estándar)
• Material de carcasa: Aluminio
• Montaje: consultar el plano dimensional
• Grado de protección: IP68
• Peso: 27.15 kg ±5% (con cable de 20 cm)

Configuraciones de campo acústico documentadas

• 15 kHz ±5% — campo acústico omnidireccional horizontal — clase de presión ≤3 kgf o 0,3 MPa
• 15 kHz ±5% — 129° ±10% ángulo a media potencia a -3 dB — clase de presión ≤10 kgf o 1 MPa
• 15 kHz ±5% — 22.8° ±10% ángulo a media potencia a -3 dB (estándar) — clase de presión ≤10 kgf o 1 MPa

Consideraciones para la integración del sistema
Seleccionar la variante de campo acústico y la clase de presión que correspondan al trayecto del líquido y a la instalación. Verificar el alcance requerido, la geometría del objetivo, el espacio de montaje y las dimensiones de interfaz respecto al plano dimensional antes de definir el esquema de montaje. La electrónica de transmisión y recepción debe cumplir los parámetros eléctricos especificados.

Características / especificaciones técnicas

• Model: BBFM-Q15K
• Frecuencia central: 15 kHz ±5%
• Alcance recomendado/de referencia: 1500 m
• Impedancia mínima: 42 Ω ±20%
• Capacitancia: 175 nF ±20% a 1 kHz
• Tensión de funcionamiento: tensión pico <2000 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Clase de presión: ≤10 kgf o 1 MPa (varía según la versión de campo acústico)
• Ancho/ángulos del haz: 22.8° ±10% ángulo a media potencia a -3 dB (estándar); opción 129° ±10%; opción omnidireccional horizontal
• Material de carcasa: Aluminio
• Montaje: consultar el plano dimensional
• Grado de protección: IP68
• Peso: 27.15 kg ±5% (con cable de 20 cm)
