Sensor de velocidad y dirección lineal BBFM-V200K-B

estancode airegrado de protección IP

Visión general

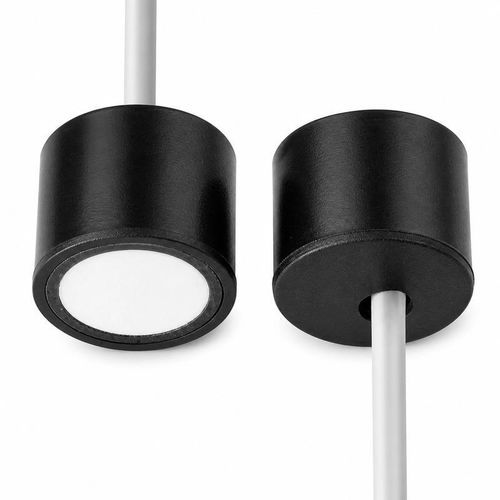

El BBFM-V200K-B es un transductor ultrasónico de velocidad y dirección del viento diseñado para anemómetros ultrasónicos 2D y 3D, monitorización meteorológica, medición de flujo de aire en ventilación y control de conductos industriales. Opera a una frecuencia central de 200 kHz ±5% con un rango de referencia de 0,10 a 1,5 m y grado de protección IP68.

Especificaciones de la configuración principal
Modelo: BBFM-V200K-B
Frecuencia central: 200 kHz ±5%
Rango recomendado: 0,10 a 1,5 m
Impedancia mínima: (300–500) Ω ±20%
Capacitancia: 730 pF ±20% a 1 kHz
Tensión de funcionamiento: Voltaje pico <750 Vpp
Temperatura de funcionamiento: -40 a +80°C
Presión máxima: ≤3 kgf / 0,3 MPa
Ángulo de media potencia: 8° ±10% a -3 dB
Dimensiones de montaje: 16 × 11
Grado de protección: IP68
Peso: 6,5 g ±5% con cable de 22 cm

Configuraciones de haz disponibles
200 kHz ±5% | 8° ±10% | -40 a +80°C
200 kHz ±5% | 11,3° ±10% | -40 a +80°C
200 kHz ±5% | 6,6° ±10% | -40 a +80°C
200 kHz ±5% | 14,5° ±10% | -40 a +60°C

Especificaciones técnicas

• Modelo: BBFM-V200K-B
• Frecuencia central: 200 kHz ±5%
• Rango recomendado (referencia): 0,10 a 1,5 m
• Ángulos de media potencia disponibles: 6,6°, 8°, 11,3°, 14,5° (±10% a -3 dB)
• Formatos dimensionales (montaje): principal 16 × 11; la configuración 14,5° usa 14 × 11
• Impedancia mínima: (300–500) Ω ±20%
• Capacitancia: 730 pF ±20% a 1 kHz
• Voltaje de funcionamiento (pico): <750 Vpp
• Temperatura de funcionamiento: -40 a +80°C (config. 14,5°: -40 a +60°C)
• Presión máxima: ≤3 kgf / 0,3 MPa
• Grado de protección: IP68
• Peso: 6,5 g ±5% (con cable de 22 cm)
