Transductor de caudal de ultrasonido de tiempo de tránsito BBFM-Q200K-B

por ultrasonidosacústicovolumétrico

Descripción general

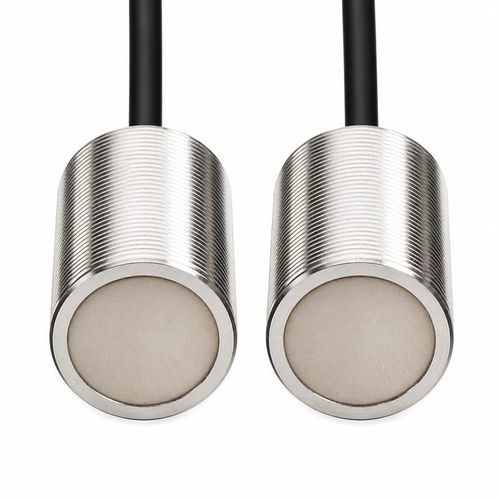

El BBFM-Q200K-B es un transductor ultrasónico de caudal de gas para contadores industriales y módulos de medición por tiempo de tránsito. Opera a una frecuencia central de 200 kHz ±5% y está optimizado para trayectos acústicos de referencia entre 0,10 y 1,5 m. Ofrece dos opciones de haz/montaje: variante de haz estrecho con rosca M18 × 1,5 y variante de haz más amplio con montaje según el dibujo dimensional. Adecuado para instalaciones que requieren protección IP68.

Especificaciones técnicas principales
Parámetro — Especificación
Modelo — BBFM-Q200K-B
Frecuencia central — 200 kHz ±5%
Rango recomendado — 0,10 a 1,5 m
Impedancia mínima — 900 Ω ±20%
Capacitancia — 600 pF ±20% a 1 kHz
Voltaje de funcionamiento — Voltaje pico < 450 Vpp
Temperatura de funcionamiento — -40 a +80°C
Presión nominal — ≤3 kgf (0,3 MPa)
Ángulo estándar a media potencia — 6° ±10% a -3 dB
Montaje estándar — Rosca M18 × 1,5
Grado de protección — IP68

Configuraciones disponibles

• 200 kHz ±5% — 6° ±10% a -3 dB — Carcasa de acero inoxidable — Rosca M18 × 1,5
• 200 kHz ±5% — 11,8° ±10% a -3 dB — Variante acero 304 — Montaje según dibujo dimensional

Aplicaciones de medición especificadas

• Contadores industriales de gas
• Contadores de gas
• Medición de la velocidad del gas
• Módulos de medición por tiempo de tránsito

Selección e integración eléctrica
Seleccione el ángulo de haz y el montaje según el trayecto acústico, el medio gaseoso y las limitaciones de instalación. Asegúrese de que el trayecto de medida permanezca dentro del rango de referencia 0,10–1,5 m.

• Adaptar la electrónica de transmisión/recepción a una impedancia mínima de 900 Ω ±20% y una capacitancia de 600 pF ±20% a 1 kHz.
• Mantener el voltaje pico por debajo de 450 Vpp.
• Verificar el funcionamiento entre -40 y +80°C y hasta 3 kgf (0,3 MPa) de presión.
• Confirmar el grado de protección IP68 para la instalación prevista.

Especificaciones técnicas

• Modelo: BBFM-Q200K-B
• Frecuencia central: 200 kHz ±5%
• Rango recomendado (referencia): 0,10 a 1,5 m
• Impedancia mínima: 900 Ω ±20%
• Capacitancia: 600 pF ±20% a 1 kHz
• Voltaje de funcionamiento: Voltaje pico < 450 Vpp
• Temperatura de funcionamiento: -40 a +80°C
• Presión nominal: ≤3 kgf (0,3 MPa)
• Ángulo estándar a media potencia: 6° ±10% a -3 dB
• Opción de haz alternativa: 11,8° ±10% a -3 dB (ver dibujo dimensional para montaje)
• Montaje estándar: Rosca M18 × 1,5
• Carcasa / material: Acero inoxidable / variantes 304
• Grado de protección: IP68
