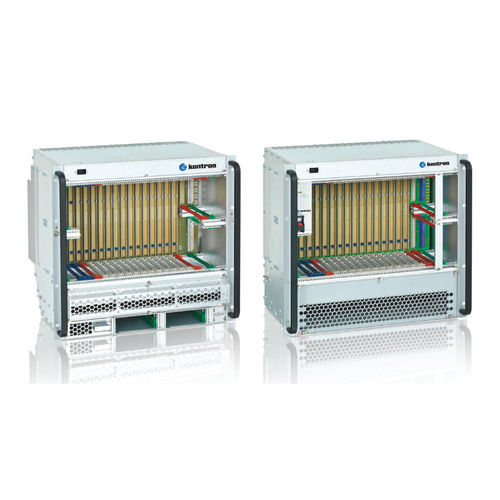

Chasis en bastidor CP-ASM10-PSB

19"10U84 HP

Descripción breve
El CP-ASM10-PSB es un chasis CompactPCI con un backplane conmutado conforme a PICMG 2.16, diseñado para aplicaciones OEM que requieren conmutación Ethernet redundante y opciones de gestión del sistema. Soporta dos segmentos CompactPCI de 7 ranuras (14 ranuras nodo), ventilación hot-swap y configuraciones de alimentación modulares para sistemas de comunicaciones industriales.

Aspectos destacados

• Ventiladores hot-swap de alta potencia con flujo de aire medio aprox. 3 m/s
• Hasta 4 fuentes de alimentación (hasta 4x250 W / total ≈1000 W)
• 14 ranuras nodo dispuestas en dos segmentos CompactPCI de 7 ranuras
• 2 ranuras para switch Gigabit (soporta tarjetas switch redundantes)
• Monitorización del chasis / tarjeta de alarma opcional y soporte IPMI opcional

Datos técnicos
Expansion: 14 node + 2 switch
Alimentación: up to 4x 250 W / 3U
Chasis: 84 HP / 10U
Tarjeta de alarma: Chassis monitor opcional
IPMI: Opcional

Características / especificaciones técnicas

• Factor de forma / Chasis: 84 HP / 10U chasis CompactPCI
• Backplane: backplane conmutado PICMG 2.16
• Expansión: 14 ranuras nodo (dos segmentos CompactPCI de 7 ranuras)
• Ranuras switch: 2 ranuras para switches Gigabit, admite tarjetas switch redundantes
• Refrigeración: ventiladores hot-swap, aprox. 3 m/s flujo de aire medio
• Fuentes de alimentación: Hasta 4 x 250 W (3U) — total hasta ≈1000 W
• Monitorización: monitor de chasis / tarjeta de alarma opcional
• Gestión del sistema: soporte IPMI opcional
• Placas recomendadas: uso con placas CompactPCI conformes PICMG2.16 de Kontron
