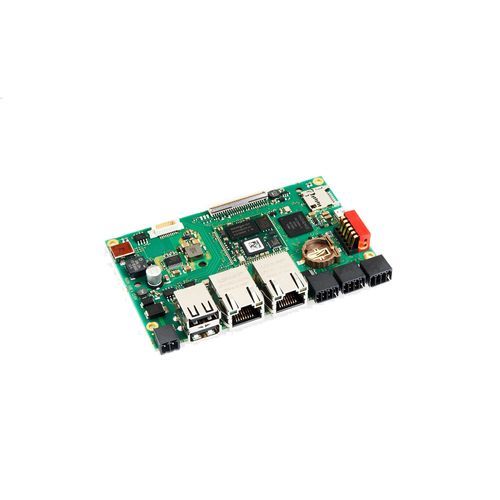

Ordenador monotarjeta BTX BL i.MX6ULL/UL

i.MX 6NXP i.MX6tarjeta micro SD

Información del producto

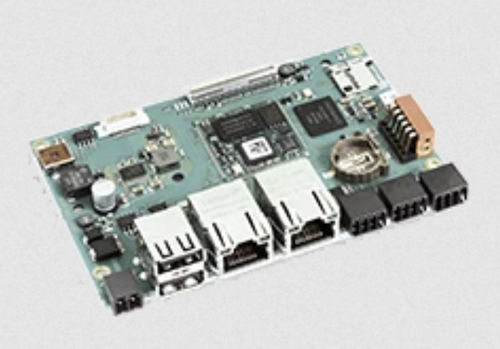

El BL i.MX6ULL/UL de Kontron Electronics es una placa base CPU modular diseñada para aplicaciones embebidas industriales. Se entrega con una imagen Embedded Linux preinstalada y una toolchain Linux de acceso libre, lo que permite una puesta en marcha rápida y un desarrollo eficiente. La familia de placas mantiene un diseño hardware coherente ofreciendo varias variantes de módulo de procesador para asegurar disponibilidad a largo plazo.

Rendimiento y arquitectura
La placa está disponible con NXP i.MX6ULL (1x Arm® Cortex®-A7 @800 MHz) o i.MX6UL (1x Arm® Cortex®-A7 @528 MHz). Las configuraciones de memoria estándar incluyen 512 MB DDR3 RAM y 512 MB NAND, con opciones de eMMC de 4 GB a 64 GB y una ranura microSD para almacenamiento adicional. El diseño facilita la conexión de DDR3 y admite varios buses periféricos para reducir la complejidad del desarrollo.

Interfaces de comunicación
El BL i.MX6ULL/UL incorpora E/S y soporte de pantalla industriales: interfaz LCD RGB, soporte táctil I²C y USB, Ethernet, USB Host y OTG, puertos serie (RS232/RS485), CAN 2.0B, E/S digitales y analógicas, y conectores de expansión para personalización. Estas interfaces permiten la integración en diversos entornos de sistema.

Ámbitos de aplicación y ventajas
Apto para pasarelas IoT, controladores Industria 4.0, equipos médicos y dispositivos de comunicación que requieren controladores embebidos compactos y de bajo consumo. El enfoque modular y las opciones de memoria escalables reducen la complejidad del BOM, acortan los ciclos de desarrollo y facilitan la gestión de variantes. Embedded Linux y la toolchain proporcionada soportan desarrollo de software flexible y sin licencias adicionales.

Aspectos destacados

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 MB RAM, 512 MB NAND, eMMC hasta 64 GB, ranura microSD
• Interfaz LCD: RGB, I²C / touch USB

Datos técnicos

• CPU: UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz; ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM: 512 MByte (opción: 256 MByte)
• NAND-Flash: 512 MByte (opción: 256 MByte)
• NOR-FLASH: 1 MByte
• eMMC: 4 GByte (opción: 8–64 GByte)
• microSD: 1x ranura micro-SD
• NV Memory: 8 kByte nvSRAM
• Ethernet: 2x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• Serial: 1x RS232, 1x RS485
• CAN: 1x CAN 2.0B
• DIO/AIO: 2x DIO (24 V / hasta 800 mA), 2x AIN (0..24 V)
• Pantalla: RGB 24 bit hasta 1366 x 768 @60fps
• Touch: I²C y USB
• Alimentación: 24 V DC ±20 %, consumo con Linux <1.5 W
• Temperatura de funcionamiento: 0 °C … +55 °C
• SO: Embedded Linux (Yocto)
• Factor de forma: 105.5 x 67 mm
• RTC: 5 ppm, respaldado por CR1220
• Depuración: 1x consola
• Conectores de expansión: 2x USB, 1x I²C (opción: SPI en lugar de nvSRAM)
• Audio: 1x buzzer
• Seguridad (varía según la variante): Secure Boot, RNG/TRNG, AES-128, aceleradores criptográficos, almacenamiento seguro, depuración segura, espacio OTP
