Placa madre mSTX D3714-V/R mSTX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded R1000

Resumen

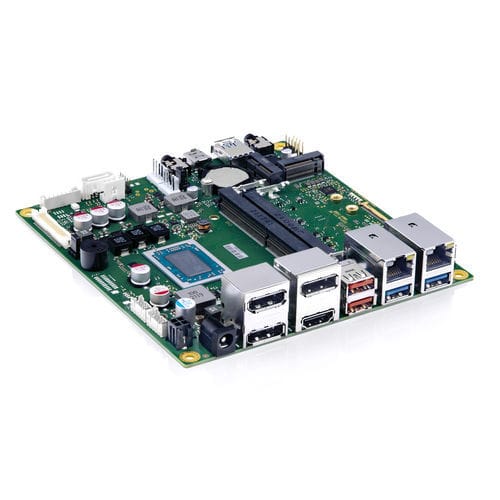

La placa base industrial D3714-V/R mSTX (Mini-STX, 140 x 148 mm) admite SoC AMD Ryzen™ Embedded V1000 y R1000 con gráficos integrados AMD Radeon™ Vega. Está pensada para aplicaciones compactas con altos requisitos gráficos, como juegos de casino, pantallas médicas, thin clients y PCs industriales ultrapequeños. La placa ofrece varias salidas de vídeo y puede alimentar hasta cuatro pantallas 4K independientes según la versión.

Puntos clave

• Gráficos AMD Radeon™ Vega integrados (en el SoC)
• Hasta 3x DisplayPort v1.4 más HDMI v2.0b y eDP integrado
• LVDS de doble canal de 24 bits para pantallas legacy
• Diseño compatible con operación sin ventilador (según configuración)
• Compatibilidad con M.2 Key-M (SSD NVMe) y M.2 Key-E (WLAN/BT)

Beneficios

• Factor de forma Mini-STX compacto para sistemas con espacio limitado
• Múltiples opciones de visualización en alta resolución para aplicaciones gráficas
• Expansión flexible de almacenamiento y conectividad inalámbrica mediante M.2
• Amplio soporte de sistemas operativos (Windows 10, Linux 64 bits) y funciones BIOS estándar
• Rangos de funcionamiento industriales y certificaciones habituales para despliegue

Especificaciones técnicas

• Procesador: AMD Ryzen™ Embedded V1605B (V1000); AMD Embedded R1102G, R1305G (R1000)
• Chipset: SoC
• Memoria principal: 2x DDR4-2400 SO-DIMM, hasta 32 GB
• Controlador gráfico: AMD Radeon™ Vega integrado
• Salidas de vídeo: Hasta 3x DisplayPort (DP++ / DPP) v1.4, 1x HDMI v2.0b, 1x eDP integrado (v1.4, 4K), 1x LVDS de doble canal 24 bits (señales compartidas)
• Combinaciones de pantallas soportadas (por versión): D3714-V2: 2x DPP + 1x LVDS + 1x eDP; 3x DPP + 1x LVDS; 2x DPP + 1x HDMI + 1x eDP; 3x DPP + 1x HDMI. D3714-R2: 1x DPP + 1x LVDS + 1x eDP; 2x DPP + 1x LVDS; 1x DPP + 1x HDMI + 1x eDP; 2x DPP + 1x HDMI. D3714-R1: 1x LVDS + 1x eDP; 1x DPP + 1x LVDS; 1x HDMI + 1x eDP; 1x DPP + 1x HDMI
• Audio: Realtek ALC256, audio HD 5.1
• Ethernet: Intel® i210 + Realtek RTL8111H Gigabit Ethernet
• USB: Header 2x USB2.0; traseros 2x USB 3.2 Gen1 + 2x USB 3.2 Gen2; frontales 1x USB 3.2 Gen1 + 1x USB 3.2 Gen1 Tipo-C
• Serie e I/O: 1x RS232 (header), 1x RS232/422/485 (header), GPIO (header)
• SATA y almacenamiento: 1x SATA III (6 Gbit/s); 1x M.2 PCIe x4 Key-M (2230/2242/2280)
• M.2 WLAN/BT: Key-E 2230 (PCIe x1 Gen3 + USB2.0)
• Alimentación: DC-In externo/interno (jack DC / Micro-Fit 4 pines). Tensión de entrada: 12 V o 19–28 V (corrientes/potencias máximas según conector)
• BIOS: AMI Aptio 5.x (UEFI); Watchdog: watchdog HW de 3 niveles; RTC: integrado
• Refrigeración: D3714-V2: 2x ventilador PWM (CPU/Sistema); D3714-Rx: 1x ventilador PWM (CPU) — soporta configuraciones sin ventilador según SoC y diseño térmico
• Sistemas operativos: Windows 10, Linux (64 bits)
• Dimensiones mecánicas: Mini-STX 140 x 148 mm
• Condiciones de funcionamiento: Temperatura -10 °C a 60 °C; Humedad 5%–85% RH
• Certificaciones: CE Clase B, FCC-B, cTÜVus (IEC62368-1)
