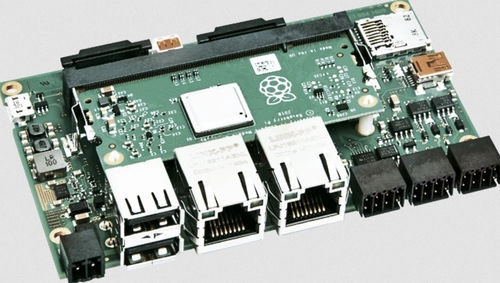

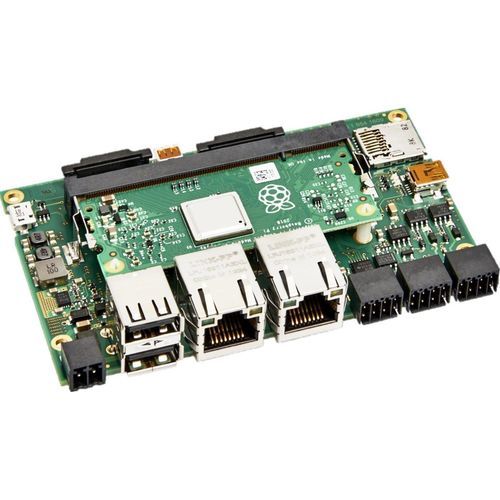

Ordenador monotarjeta BTX BL Pi-Tron CM3+

Arm® Cortex®-A53 Quad-coretarjeta micro SDLinux

Descripción general
El BL Pi-Tron CM3+ de Kontron Electronics es una placa base de control industrial basada en el Compute Module CM3+ de Raspberry Pi, diseñada para integrarse con CODESYS (IEC 61131-3). Sus interfaces abiertas y funciones de seguridad modernas permiten el intercambio seguro de datos en redes IIoT e entornos Industria 4.0, con mantenimiento facilitado por la comunidad Raspberry Pi.

Rendimiento y arquitectura
Equipado con un Broadcom BCM2837B0 (4x ARM® Cortex®-A53 @ 1,2 GHz), ofrece 1 GB de RAM LPDDR2, eMMC opcional de hasta 32 GB, 2 kB de FRAM y un motor de vídeo 3D. La arquitectura modular facilita la transición de prototipo Raspberry Pi a producción en serie y admite módulos I/O multifunción para soluciones de automatización complejas.

Interfaces de comunicación
Conjunto amplio de interfaces industriales para su uso como gateway, registrador de datos o controlador HMI. Conexiones disponibles: Ethernet, USB, varios buses serie, CAN y GPIO con soporte para UART, I2C, SPI y PWM. Señalización robusta y E/S aisladas garantizan operación fiable en entornos industriales.

Áreas de aplicación y ventajas
El BL Pi-Tron CM3+ es apto para interfaces hombre‑máquina (HMI), comunicación industrial, aplicaciones M2M, automatización de edificios y hogar, terminales POS, infotainment y sistemas empotrados móviles. Prototipado rápido, compatibilidad con software open-source y soporte CODESYS reducen el tiempo de desarrollo y permiten implementaciones en serie con coste eficiente. Se ofrecen adaptaciones a medida para optimizar espacio y costes de producción.

Puntos destacados

• Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @ 1,2 GHz
• 1 GB LPDDR2 RAM
• Hasta 32 GB eMMC (opcional)
• FRAM 2 kB (16 kbit)
• Motor de vídeo 3D integrado
• Integración con CODESYS para desarrollo PLC (IEC 61131-3)
• Interfaces abiertas y funciones de seguridad modernas para IIoT

Datos técnicos
CPU: Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1,2 GHz, 3D Video Engine
RAM LPDDR2: 1 GB
eMMC: hasta 32 GB opcional; variante Lite 8 GB (las versiones con eMMC no incluyen ranura microSD)
SD CARD: Compute Module CM3+ Lite — 1x ranura microSD para sistema operativo
FRAM: 2 kB
Ethernet: 2x 10/100 Mbit/s
USB: 2x USB 2.0 Host
I/Os: 28x GPIO; hasta 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4 bits)
DIO: 4x (24 V / hasta 800 mA)
Serie: 1x RS232, 1x RS485
CAN: 1x CAN 2.0B
Pantalla: 1x DSI 2-lane; 1x Micro-HDMI 1.3a (hasta 1080p @30fps)
Táctil: I²C
Cámara: 1x CSI 2-lane (MIPI)
Alimentación: 24 V DC ±20 %
Consumo: 3,4 W … 9,6 W (sin periféricos)
Temperatura de operación: 0 °C … +55 °C (sin condensación)
SO: Raspbian Linux (no preinstalado)
Factor de forma: 105,5 x 67 mm
RTC: en la placa base (CR1220)
Depuración: 1x consola
Expansión: conector GPIO Raspberry Pi de 40 pines

Características / Especificaciones técnicas

• Modelo: BL Pi-Tron CM3+
• CPU: Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @1,2 GHz con 3D Video Engine
• RAM: 1 GB LPDDR2
• eMMC: hasta 32 GB opcional; Lite 8 GB
• Soporte SD: Compute Module CM3+ Lite con 1x microSD para OS
• FRAM: 2 kB (16 kbit)
• Ecosistema: soporte de la comunidad Raspberry Pi; compatible con Raspbian
• Desarrollo: optimizado para CODESYS (IEC 61131-3)
• Aplicaciones: HMI, comunicación industrial, M2M, automatización, POS, infotainment, sistemas móviles
• Preparado para industria: interfaces abiertas, seguridad y conectividad robusta
• Mecánica / térmica: diseño industrial con refrigeración integrada y chasis reforzado
