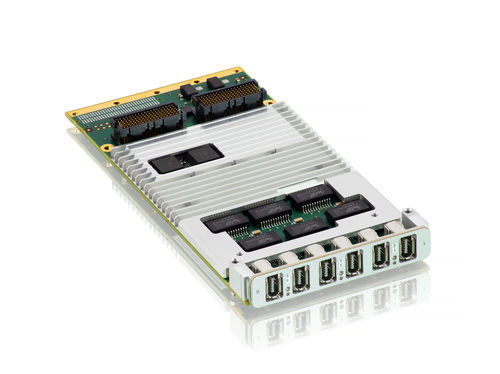

Controlador Ethernet XMC-ETH6 series

Descripción general
La KONTRON XMC-ETH6 es una tarjeta mezzanine XMC Ethernet Gigabit de alto rendimiento diseñada para ampliar la conectividad de red de tarjetas plug-in VME y VPX. Integra hasta seis puertos Ethernet independientes mediante hasta cuatro controladores Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) y hasta dos controladores Intel i210 (1G). Un conmutador PCIe Gen3 de 8 puertos y 8 líneas permite configuraciones flexibles y operación simultánea de múltiples puertos. Está disponible en variantes refrigeradas por aire y en variantes robustas refrigeradas por conducción, con conectores frontales industriales y opciones de formato VITA42 y VITA61. Una versión 3U VPX está disponible a petición.

Características clave

• Seis controladores Ethernet independientes para asignación flexible de puertos
• Cuatro controladores Intel i225 1G/2,5G con soporte TSN y IEEE1588 PTP
• Dos puertos de cobre 1G Intel i210 (hasta seis puertos 1000BASE-T simultáneos)
• Conmutador PCIe Gen3 8 puertos × 8 líneas para múltiples modos de configuración
• Conectores frontales IEC 61076 Harting ix con bloqueo para mayor robustez y resistencia EMC
• Opciones de formato: XMC (VITA42) y XMC ampliado (VITA61)
• Variantes: refrigeración por aire (VITA 47) y refrigeración por conducción CC-4 (VITA 47)

Datos técnicos
Interfaces Ethernet: Hasta seis puertos 1000BASE-T (cuatro puertos 1G/2,5G + dos puertos 1G)
Controladores: Hasta cuatro Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) y hasta dos Intel i210 (1G)
Conmutador: 8 puertos, 8 líneas PCIe Gen3 (soporte de configuraciones múltiples)
Conectores frontales: IEC 61076 Harting ix (frontal, con bloqueo)
Refrigeración: VITA 47 air-cooled (funcionamiento 0 °C a +55 °C) y VITA 47 Conduction-Cooled CC-4 (funcionamiento -40 °C a +85 °C)

Especificaciones

• Modelo: XMC-ETH6
• Factor de forma: Tarjeta mezzanine XMC (opciones VITA42 y VITA61)
• Puertos Ethernet: Hasta seis 1000BASE-T (4×1G/2,5G + 2×1G)
• Controladores Ethernet: Hasta 4× Intel i225 y hasta 2× Intel i210
• Conectividad PCIe: Conmutador 8 lanes PCIe Gen3
• Frontal: Seis puertos 1000BASE-T en conectores IEC 61076 Harting ix
• Variantes de refrigeración: Aire (VITA 47) y Conduction-Cooled CC-4 (VITA 47)
• Aplicaciones objetivo: Ampliación de red para VME/VPX, sistemas robustos para defensa, transporte y entornos hostiles
